СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ ТРАКТОРОВ Т-150 И Т-150К

Форсунка тракторов Т-150 и Т-150К

 Детали форсунки с поломками и трещинами любого размера не ремонтируют. Герметичность по сопряженным плоскостям корпус 2 (рис. 31) форсунки - корпус распылителя восстанавливают доводкой сопряженных плоскостей. Износ торца корпуса форсунки от иглы распылителя устраняют после выпрессовки штифтов 12 шлифованием горца с последующей доводкой плоскостей. При этом торец должен быть перпендикулярен к оси резьбы под гайку распылителя.

Наиболее распространенным дефектом распылителя форсунки является его закоксовывание. Очищать распылитель от нагара следует осторожно деревянными или латунными скребками (рис. 32), а прочищать сопловые отверстия иглой, которая имеется в комплекте инструмента.

После ремонта и сборки форсунки регулируют и испытывают на герметичность, на давление и угол впрыскивания. Давление начала впрыскивания должно быть равно 17,5+0,5 МПа (175° кгс*см).

По пропускной способности распылителя форсунки сортиру на две группы: первая группа — от 97 до 100 мм3/цикл, вторая от 101 до 103 мм3/цикл. Маркировку группы наносят на корпусе.
На двигатель устанавливают форсунки одной группы. Момент затягивания гайки распылителя равен 60 Н -м (6 кгс*м), гайки колпака — 100 Н -м (10 кгс*м) и штуцера подвода топлива — 90 Н *м (9 кгс*м).

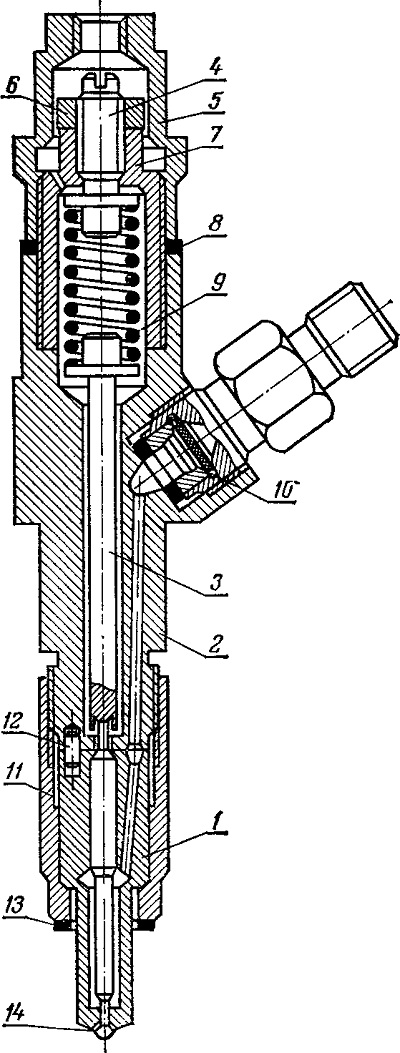

Рис. 31. Форсунка:
I — распылитель; 2 — корпус форсунки; 3 —штанга; 4 — регулировочный винт; 5 — колпак форсунки; 6 — контргайка; 7 — регулировочная гайка; 8 — прокладка; 9 — пружина; 10 — фильтр

II — гайка распылителя; 12 — установочный штифт; 13 — прокладка форсунки; 14 — сопловое отверстие.


Рис. 32. Латунные скребки для очистки внутренних полостей распылителя форсунки:
а — скребок для очистки кармана; б - скребок для очистки колодца; 1 — скребок; 2 — державка.
