СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ ТРАКТОРОВ Т-150 И Т-150К
Топливный насос двигателя тракторов Т-150 и Т-150К
К основным дефектам двухплунжерного
топливного насоса высокого давления НД-22/664 относится износ
прецизионных деталей: плунжеров и втулок плунжеров. Плунжерные пары
восстанавливают хромированием с последующей механической обработкой.
После замены изношенных деталей топливный насос испытывают и регулируют
на стенде КИ-921М или КИ-22205. Топливный насос регулируют в следующем
порядке. Проверяют уровень масла в картере насоса и зазор в
соединительной муфте. Прокачивают ручным подкачивающим насосом систему
низкого давления до появления из-под штуцера подвода топлива к насосу
сплошной струи топлива без воздуха и затягивают штуцер. Создают ручным
подкачивающим насосом в системе питания давление 0,08...0,10 МПа (0,8...
.. .1,0 кгс/см2). Проворачивают вручную шпиндель стенда до появления
топлива через штуцеры высокого давления и проверяют угол начала подачи
топлива для первого штуцера. Нормативные значения этих углов следующие:
для первого штуцера — 0°, второго — 45° ± 30', третьего — 120° ± 30',
четвертого — 165° ± 30', пятого — 240° ± 30' и шестого штуцера — 285° ±
30'. Для настройки угла начала подачи топлива насосом используют И
размерных групп компенсационных тарелок пружин толкателя,
устанавливаемых между роликом толкателя и плунжером. Угол начала впрыска
проверяют после присоединения форсунок к насосу. После проверки угла
начала подачи штуцеры соединяют топливопроводами с форсунками.
Закрепляют рычаг управления насосом в положение максимальной подачи
топлива. Включают стенд, прокачивают систему высокого давления при
8,3...10,0 с-1 шпинделя до момента появления отчетливого впрыска топлива
в пеногаситель на стенде. После этого регулируют подачу топлива на
пусковых оборотах, скоростной режим, подачу топлива на номинальных
оборотах, коррекцию подачи. Проверяют подачу топлива на максимальной
частоте холостого хода и максимальной частоте вращения кулачкового вала,
которая соответствует полному выключению подачи топлива. Регулировочные
параметры топливного насоса приведены в таблице 24.

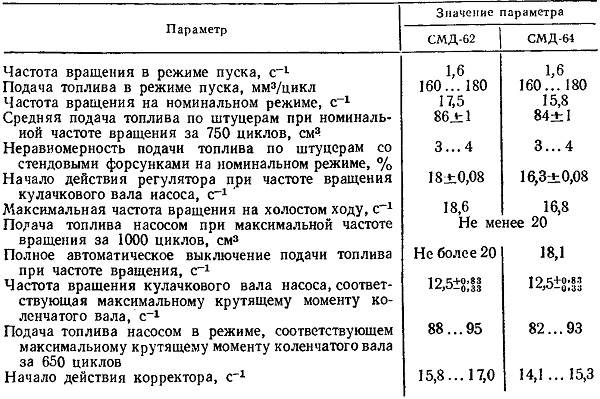

Таблица 24. Регулируемые параметры топливного насоса
