СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ ТРАКТОРОВ Т-150 И Т-150К







Полнопоточная масляная центрифуга тракторов Т-150 и Т-150К





 К основным дефектам центрифуги относятся износ поверхностей трения, трещины, изломы, деформация, забивание отверстий форсунок и защитных сеток. Место износа и размеры деталей центрифуги приведены в таблице 22.

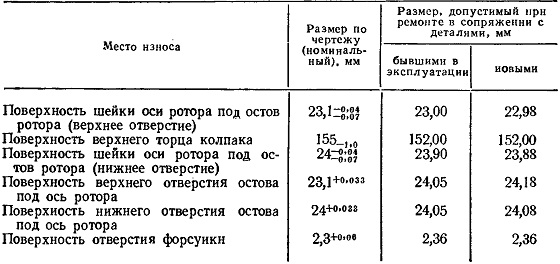

Таблица 22. Место износа и размеры деталей полнопоточной масляной центрифуги









Изношенные шейки оси ротора хромируют и шлифуют до номинального размера, а поверхности остова ротора растачивают под ремонтные втулки, которые устанавливают на полимерной композиции на основе эпоксидной смолы ЭД-6.

При короблении корпуса центрифуги под блок-картер, превышающем 0,15 мм, его шлифуют до устранения не плоскостности.

Трещины в корпусе заваривают биметаллическим электродом.


Отремонтированную центрифугу испытывают, применяя ту же рабочую жидкость, что и для масляного насоса. Перепускной клапан центрифуги должен открываться при давлении 0,6...0,75 МПа (6... ...7 кгс/см2). Регулируют его стальными прокладками, устанавливаемыми под пружину, или дополнительной прокладкой, подкладывае-мой под пробку клапана.

Ротор центрифуги проверяют на герметичность под давлением 0,7...0,8 МПа (7...8 кгс/см2), при этом допускается просачивание масла из-под его подшигшика и по резьбе гайки не более 0,6 л/мин.

В процессе испытания на стенде при давлении масла при входе в центрифугу 0,75 МПа (7,5 кгс/см2) давление масла за фильтром должно находиться в пределах 0,3...0,35 МПа (3...3,5 кгс/см2). Расход его в магистрали должен составлять не менее 40 л/мин и частота вращения ротора при этом не должна понижаться ниже 90 с-1.

Затем центрифугу проверяют в течение 1 мин под давлением 0,7...0,8 МПа (7...8 кгс/см2) на герметичность. При этом подтекание и потение по внешней поверхности ее, а также в местах соединения не допускаются.
