ЭЖЕКТОРНЫЕ ВАКУУМНЫЕ НАСОСЫ

В простейшем эжекторном насосе (рис. 39) рабочее вещество (жидкость или пар) подается в сопло 1 при давлении несколько выше атмосферного P1. На выходе

расширяющегося сопла давление рабочего вещества понижается до величины Р2, а скорость его течения увеличивается. В камере смешения 2 молекулы откачиваемого газа, которые поступают туда из откачиваемого объекта через патрубок 4, захватываются струей рабочего вещества. Образовавшаяся смесь рабочего вещества и газа поступает в диффузор 3, где скорость ее течения понижается, а давление возрастает с величины Р2 до P3.

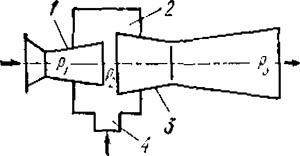

Рис. 39. Схема эжекторного насоса;
1 — сопло. 2 — камера смешения, 3 — диффузор, 4 — патрубок

Давление P3 на выходе из диффузора поддерживается либо насосом предварительного разрежения, либо следующей ступенью насоса.

По виду рабочего вещества эжекторные вакуумные насосы подразделяются на водоструйные, пароводяные, парортутные и паромасляные.
