Особенности эксплуатации диффузионных пароструйных насосов

Как уже отмечалось ранее, вращательные насосы с масляным уплотнением, используемые в качестве насосов предварительного разрежения при работе диффузионных пароструйных насосов, обеспечивают большие потоки проникновения паров рабочей жидкости в откачиваемый объект. При попадании паров масла вращательного насоса в испаритель диффузионного паромасляного насоса изменяется состав рабочей жидкости в испарителе и как следствие этого увеличивается предельное давление насоса. С целью уменьшения указанного действия применяют последовательное соединение двух диффузионных паромасляных насосов, один из которых является высоковакуумным, а другой — промежуточным или вспомогательным. В этом случае пары масла из вращательного насоса попадают только в промежуточный диффузионный паромасляный насос и не влияют на работу высоковакуумного насоса. Аналогичное явление наблюдается и при работе диффузионных парортутных насосов. С учетом вышеизложенного, все промышленные образцы сверхвысоковакуумных паромасляных или парортутных
вакуумных агрегатов имеют два последовательно соединенных диффузионных насоса.

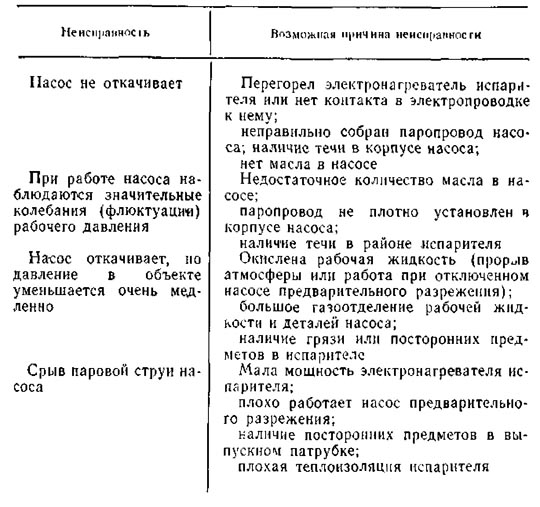

Характерные неисправности диффузионных пароструйных насосов и возможные их причины указаны в табл. 17.







Неисправности диффузионных пароструйных насосов
