Двухроторные вакуумные насосы ДВН
Двухроторные вакуумные насосы применяют для
высокопроизводительной откачки объектов в диапазоне давлений 1,33-10-2—10-2
Па.

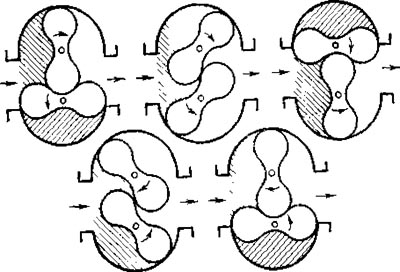

Рис. 38. Схема работы двухроторного вращательного
насоса
Рабочими элементами двухроторного вакуумного насоса (рис. 38) являются
два фигурных ротора, синхронно вращающихся в корпусе навстречу один
другому. Роторы, напоминающие по форме цифру 8, не касаются при вращении
друг друга, что позволяет при достаточной балансировке обеспечить
высокую частоту их вращения (до 3000 об/мин) и получить большие скорости
откачивающего действия. Зазоры между роторами, а также между роторами и
корпусом составляют 0,4—0,8 мм. Для нормальной работы ДВН необходим
насос предварительного разрежения, в качестве которого обычно используют
вращательный насос с масляным уплотнением.
Двухроторные вакуумные насосы малой
производительности
Предельное давление ДВН зависит от давления,
создаваемого насосом предварительного разрежения в его выходном
патрубке.

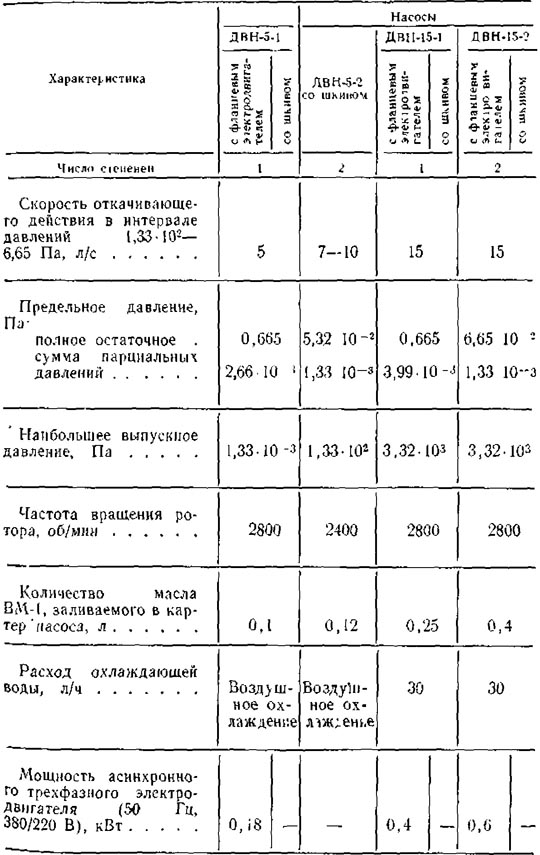

Выпускаемые промышленностью двухроторные насосы подразделяются на насосы
малой, средней и высокой производительности. Техническая характеристика
ДВН малой производительности приведена в табл. 13.
К достоинствам двухроторных вакуумных насосов можно отнести отсутствие
масляного уплотнения, малую чувствительность к пыли, загрязнениям и к
прорывам атмосферы, высокую скорость откачки при малых габаритах и малом
потреблении электроэнергии.
