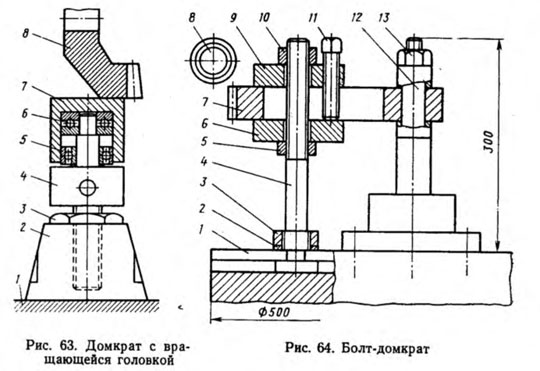

ДОМКРАТ С ВРАЩАЮЩЕЙСЯ ГОЛОВКОЙ (ФРЕЗЕРОВАНИЕ)
При фрезеровании зубчатых колес методом копирования, когда
обрабатывается каждый зуб отдельно, применяют домкрат, поддерживающий
зубчатый венец в зоне резания. Для этого применяют домкрат с вращающейся
головкой. Его можно сделать из обычного винтового домкрата, смонтировав
на его головке вращающуюся часть. Домкрат простейшей конструкции (рис.
63) устанавливают на столе 1 станка и закрепляют в заданном положении.
Он состоит из корпуса 2, стержня 4, шариковых подшипников 5 а 6,
колпачка 7 и контргайки 3.
Домкрат работает следующим образом. Под нижнюю часть зубчатого венца
заготовки 8 подводят домкрат так, чтобы колпачок 7 контактировал с
заготовкой примерно одной четвертью своей поверхности. В таком положении
корпус 2 закрепляют на столе 1. Затем поворотом стержня 4 поднимают
головку до упора в зубчатый венец. Контакт домкрата с заготовкой должен
быть таким, чтобы при вращении заготовки 8 колпачок 7 тоже вращался,
поддерживая заготовку с одинаковой силой на всем обороте заготовки.
Регулирование контакта необходимо производить при повороте заготовки,
которая установлена в шпинделе делительной головки. Заготовка должна
иметь наименьшее отклонение от оси вращения. При установке каждой новой
заготовки необходимо проверять, чтобы контакт
домкрата с заготовкой был нормальным, после этого
приступать к ее обработке. При наличии отклонения необходимо
дополнительное регулирование.
Применение домкрата с вращающейся головкой значительно облегчает работу
фрезеровщику; его изготовление не представляет трудностей.
|
