ЭКСЦЕНТРИКОВЫЙ ЗАЖИМ (ФРЕЗЕРОВАНИЕ)

ЭКСЦЕНТРИКОВЫЙ ЗАЖИМ (ФРЕЗЕРОВАНИЕ)

По сравнению с резьбовыми эксцентриковые зажимы являются более быстродействующими. Простота изготовления и удобство в эксплуатации определили их широкое применение в зажимающих механизмах различных приспособлений. Эксцентриковые зажимы с обычными стандартными рукоятками развивают силу зажима, в 10...15 раз превышающую силу, приложенную к рукоятке. Величины моментов на рукоятке кулачка, необходимых для получения заданной силы зажима, приведены в табл. 8.

Кулачки круглые эксцентриковые (ГОСТ 9061—68) имеют предельные размеры по диаметру (D=32...70 мм) и ограниченный эксцентриситет (L= 1,7...3,5 мм), т. е. они имеют небольшой линейный ход, что ограничивает их применение при зажиме заготовок с большим колебанием размера в направлении зажима.

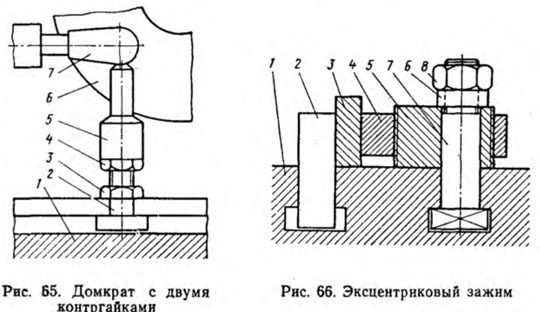

Предлагаемый эксцентриковый зажим (рис. 66) расширяет технологические возможности станков. Он состоит из двух кулачков, входящих друг в друга, которые смонтированы на оси, закрепляемой в заданном положении в Т-образном пазу стола станка. Внутренний кулачок имеет форму эксцентриковой втулки с наружной резьбой, его эксцентриситет в 3...5 раз больше предусмотренных стандартом и служит для сокращения расстояния между зажимом и заготовкой. Внешний кулачок устанавливают на внутреннем кулачке с эксцентриситетом, не превышающим размера, рекомендуемого стандартом. Эксцентриковый зажим состоит и» жесткого упора 2, наружного 4 и внутреннего 5 кулачков, кольца 6, оси 7 и гайки 8.

Зажим работает следующим образом. Для закрепления, например, заготовки 3 на столе 1 станка ее устанавливают между жестким упором 2 и кулачком 4. Поворотом внутреннего кулачка сокращают расстояние между внешним кулачком и заготовкой. Затем поворотом второго (внешнего) кулачка закрепляют заготовку. Положение внешнего кулачка по высоте регулируют его вращением, для чего в нем предусмотрено отверстие под рукоятку. Зажим может применяться на фрезерных, строгальных, расточных и других станках.
