Установка (рис. 70) ударного действия для правки прутков [А. с. № 410851 (СССР)] имеет вертикальное расположение. Основание 16 сварной конструкции. На основании установлена плита 17, на которой закреплены нижняя 11 и верхняя 10 призмы с выполненными на них в шахматном порядке

зубьями. Призмы ограничены от смещения направляющими 9, закрепленными болтами 26. В среднюю часть верхней призмы упирается шток 5 рабочего пневмоцилиндра 19. На штоке установлен сменный груз 1. Четыре радиальных паза 2 предназначены для выхода отработавшего воздуха в атмосферу. Рабочий воздух в цилиндр поступает через штуцер 3, шланг 4 и патрубок 12, соединенный с воздушной сетью. Количество поступающего воздуха в рабочую полость регулируется золотником 13, клапан которого открывается рычагом 14 при нажатии педали 15 вниз. Пневмоцилиндр установлен на плите 17 с помощью кронштейна 18 и втулки 24. Внутри цилиндра, под сменным грузом установлена контргайка 20 и поршень 21, а на штоке размещены резиновая прокладка 22 и клапан 23.

При нажатии педали 15 на рычаг 14 воздух от сети поступает через патрубок 12, золотник 13, шланг 4 и штуцер 3 в подпоршневую полость пневмоцилиндра 19 и поднимает поршень 21 вверх. В это время отверстия в поршне, выполненные по окружности, перекрыты резиновой прокладкой 22 и клапаном 23. Клапан под действием силы давления воздуха прижимается к поршню и поднимается вверх вместе с ним. Шток 5 и сменный груз 1 поднимаются вместе с поршнем. Верхняя призма 10, освободившись от давления сверху, под действием пружин 8 поднимается вверх до упора в направляющие 9. Поднявшись выше радиальных пазов 2 поршень открывает каналы и давление воздуха в цилиндре падает. Клапан 23 с прокладкой 22 опускаются вниз, открывая отверстия в поршне. Поршень ввиду отсутствия давления воздуха падает под действием собственной силы тяжести и сменного груза вниз. Шток производит удар по верхней призме. Пруток 25 пропускают через квадратное отверстие между верхней и нижней призмами. Выступы призм заходят друг в друга с четырех сторон, обжимая и выправляя пруток. При движении поршня вниз воздух выходит через отверстия в поршне. Клапан 23 с прокладкой 22, опускаясь вниз, встречает на пути струю поступающего воздуха и повисает на штоке 5, не доходя до дна цилиндра. Поршень опускается на клапан, который перекрывает отверстия, а увеличивающееся давление в цилиндре поднимает поршень с клапаном вверх. Цикл повторяется.

Высота подъема штока над призмами регулируется навинчиванием поршня на шток. Поршень в установленном положении стопорят контргайкой.

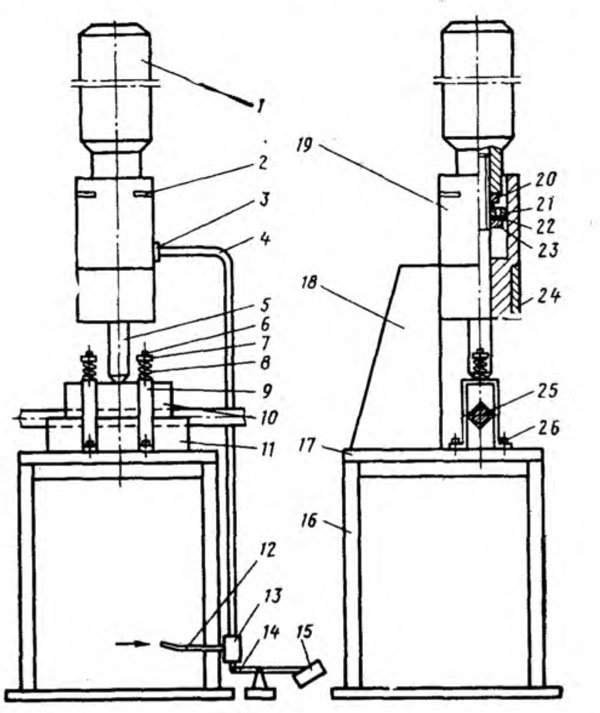

Рис. 70. Установка ударного действия для правки прутков
