БОКОВОЙ ПРИХВАТ (ФРЕЗЕРОВАНИЕ)

Разработанный прихват предназначен в основном для закрепления деталей типа тонких пластин. Боковой прихват выполнен в виде двуплечего рычага, имеющего форму тупого клина, качающегося шарнирно в Т-образном пазу стола станка на ромбовидном шипе. В среднем сечении шип имеет Т-образную форму, а размеры его равны размеру Т-образного паза стола станка, в котором устанавливается прихват (рис. 67).

Обрабатываемая заготовка 1 установлена на столе станка. Ромбовидный шип 3 рычага 2 расположен в Т-образном пазу стола. Винт 4, сухарь 5 Т-образной формы и винт 6 служат для крепления прихвата.

Для зажима заготовки сбоку рычаг подводят до упора в заготовку, а к другому концу рычага подводят и закрепляют сухарь 5. Заготовка / испытывает зажим одновременно в горизонтальном и вертикальном направлениях, так как ось качения рычага находится ниже положения заготовки.

Для закрепления заготовки 1 сверху рычаг одним концом подводят по Т-образному пазу стола и опускают на заготовку. Затем конец рычага с резьбой поднимают вверх, другой конец рычага, качаясь на ромбовидном шипе как на шарнире, опускается вниз и нажимает на заготовку, при этом заготовка закрепляется.

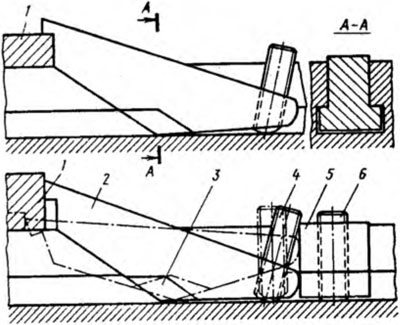

Рис. 67. Боковой прихват
