БЫСТРОУСТАНАВЛИВАЕМЫЙ ДОМКРАТ (ФРЕЗЕРОВАНИЕ)

При фрезеровании шлицевых валиков диаметром 20...30 мм, длиной 250 мм и более в средней их части устанавливают поддерживающие приспособления различных конструкций и поддерживающие домкраты. Винтовые домкраты устанавливают на столе станка и поворотом головки домкрата с силой, определяемой фрезеровщиком на основе его опыта, поджимают обрабатываемую заготовку снизу. Сила, с которой поджимают заготовку, не всегда одинакова, и это влияет на точность обработки. Домкрат может сдвинуться в сторону от своего первоначального положения в процессе работы, что также влияет на точность базирования.

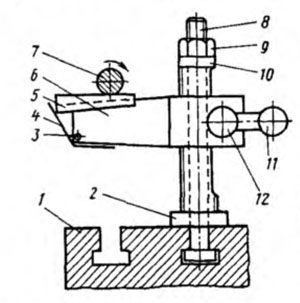

Рис. 62. Быстроустанавливаемый домкрат

Для устранения названных недостатков и расширения технологических возможностей внедрен быстроустанавливаемый домкрат, который устанавливают на оси, перемещающейся по Т-образному пазу стола станка рядом с устройством для закрепления заготовки. Домкрат можно поворачивать вокруг оси на 360° и закреплять в заданном положении (рис. 62). Домкрат состоит из стойки 2, оси 3 с пружиной 4, подвижного клина 5, кронштейна 6, кольца 10, гайки 9, оси 8, эксцентрика 12 и рукоятки 11.

Обрабатываемую заготовку 7 устанавливают в делительной или центровой головках, которые обычно закрепляют в среднем Т-образном пазу стола 1 станка. Домкрат в сборе осью 8 устанавливают в другом Т-образном пазу в зависимости от конфигурации обрабатываемой заготовки. В заданном положении стойку 2 закрепляют на столе 1 станка гайкой 9. При этом вылет кронштейна 6 можно установить перпендикулярно обрабатываемой заготовке или под любым углом к ее оси. Кронштейн можно поворачивать на 180°. Для быстрой установки кронштейна в заданном положении его основание выполнено в виде вилки, которая имеет вырез со стороны эксцентрика до середины резьбовой части. На резьбовой части стойки 2 имеется две лыски. Это позволяет перемещать кронштейн по стойке вверх или вниз. Резьбы стойки и кронштейна при этом не соприкасаются. Для установки кронштейна в исходное положение одной рукой фрезеровщик отводит клин 5 влево, а другой рукой подводит кронштейн вверх до контакта клина с заготовкой 7 и эксцентриком 12 закрепляет кронштейн на стойке.

В этом положении резьба кронштейна и стойки должны войти одна в другую, а между клином и обрабатываемой заготовкой должен быть зазор не более одного миллиметра. Затем клин отпускают и под действием силы пружины 4 он заходит между заготовкой и кронштейном, ликвидируя имевшийся при настройке зазор. Клин выполнен самотормозящимся с уклоном 1 :20. Если при настройке зазор между клином и заготовкой оказался более 1 мм, надо кронштейн поднять на стойке на одну нитку резьбы вверх.

Резьба в соединении выполнена с шагом, равным 1 мм, заготовку поворачивают на очередной шлиц навстречу силе, действующей от клина (по стрелке, как показано на рисунке). Клин при вращении заготовки может отодвигаться влево, но при прекращении поворота заготовки клин под действием силы пружины займет первоначальное положение, обеспечивая контакт с равномерной силой. Сила клина будет действовать на поверхность неравномерно (например, на уже •отфрезерованных шлицах), нужно при повороте на очередной шлиц клин придержать рукой.

При смене очередной обрабатываемой заготовки, имеющей параметры предыдущей, домкрат не перестраивается, а только клин до полной установки и закрепления заготовки поддерживают в отведенном положении, Для снятия домкрата достаточно ослабить гайку 9, стойка 2 при этом может перевернуться вокруг оси 8. Перемещая стойку по Т-образному пазу, домкрат можно вывести из стола.
