ПРИСПОСОБЛЕНИЕ ДЛЯ ОБРАБОТКИ ГАЕК ОБТЕКАТЕЛЯ . ГРЕБНЫХ ВАЛОВ (ФРЕЗЕРОВАНИЕ)

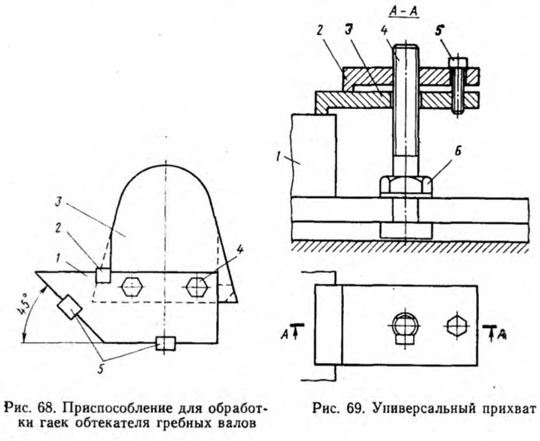

Приспособление (рис. 68) состоит из корпуса 1, планки-фиксатора 2, болтов 4 и направляющих 5. Направляющую 5 устанавливают в Т-образный паз станка и закрепляют двумя болтами в заданном положении. Обрабатываемую заготовку 3 устанавливают в выточку корпуса и двумя болтами 4 крепят к противоположному от болтов буртику, выполненному в виде ласточкина хвоста по радиусу обрабатываемой детали. В таком положении обрабатывают одну лыску у гайки. Затем болты ослабляют, гайку поворачивают на 180°, фиксируют планкой 2 по готовой лыске, закрепляют и обрабатывают вторую лыску. Для обработки скосов гайки приспособление открепляют, поворачивают на 45° и другой направляющей 5 устанавливают в Т-образный паз стола, закрепляют и обрабатывают скосы. Приспособление может применяться на расточных и других станках.
