ПРИСПОСОБЛЕНИЯ ДЛЯ ОБРАБОТКИ ПАЗОВ В ЦИЛИНДРИЧЕСКИХ ЗАГОТОВКАХ (ФРЕЗЕРОВАНИЕ)

ПРИСПОСОБЛЕНИЯ ДЛЯ ОБРАБОТКИ ПАЗОВ В ЦИЛИНДРИЧЕСКИХ ЗАГОТОВКАХ (ФРЕЗЕРОВАНИЕ)

Заготовки, имеющие неудобную форму для базирования и закрепления, обычно обрабатывают с применением большого числа различных сложных устройств. Иногда на установку и закрепление этих заготовок требуется много времени. Однако постепенно совершенствуя приемы передовых рабочих, обобщая опыт рационализаторов и новаторов производства, можно работать более эффективно. Во многих случаях заготовки целесообразно обрабатывать без их закрепления.

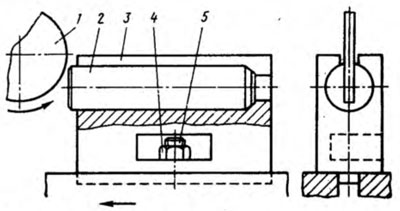

Рис. 29. Приспособление для обработка пазов в цилиндрических заготовках

Приспособление (рис. 29) для обработки пазов в цилиндрических заготовках имеет направляющую в нижней части установки ее на столе станка и закрепления с помощью болта 5 и гайки 4. В средней части корпуса 3 выполнено отверстие с буртом для базирования в нем обрабатываемой заготовки 2, представляющей собой цилиндрическую скалку, в которой необходимо прорезать паз глубиной, равной 90% ее диаметра, на всю длину. Отверстие в корпусе 3 соответствует наружному диаметру обрабатываемой заготовки. Это обеспечивает правильное базирование заготовки и надежное ее удержание во время резания.

Фрезу 1 устанавливают по оси детали на глубину прорезаемого паза. Обработка производится за один рабочий ход. При обработке первой заготовки прорезается и само приспособление. Направления вращения фрезы и движения стола станка указаны стрелками. Заготовка силами резания прижимается к нижней стороне отверстия и к бурту приспособления.

Приспособление показало хорошие результаты. Заготовка надежно удерживается при обработке, не деформируется, обеспечивается безопасность в работе.

Операцию фрезерования паза под сегментную шпонку на тонких длинных валиках с буртом выполняли с применением самоцентрирующегося трехкулачкового патрона, центровой головки и устройства, поддерживающего валик в месте фрезерования паза для уменьшения его деформации.

Простое приспособление, закрепляемое на столе станка (рис. 30), улучшает и облегчает работу фрезеровщика.

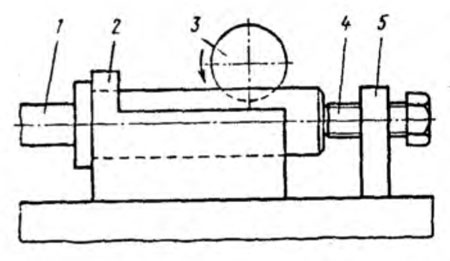

Рис. 30. Приспособление для установки заготовок типа валиков с буртом

Обрабатываемую заготовку 1 свободно устанавливают в корпус 2 приспособления, который в верхней части срезан для свободного перемещения фрезы 3. Бурт валика-заготовки упирается в корпус приспособления, а с другой стороны его поджимают с помощью болта 4, закрепленного на кронштейне 5. Силы резания прижимают заготовку к приспособлению, исключая ее перемещение. Для фрезеровании удлиненных заготовок кронштейн 5 можно перемещать по пазу стола и закреплять ка необходимом расстоянии.

При отсутствии бурта у заготовки можно применять специальный упор, устанавливаемый на столе станка. Упор обычно состоит из болта и кронштейна, закрепляемого в пазу стола. Болтом можно регулировать перемещение заготовки.
