ФРЕЗЕРОВАНИЕ ЗАГОТОВОК, НАБРАННЫХ В ПАКЕТ

Базирование плоских заготовок типа пластин, набранных в пакет и размещенных между опорными планками, широко используют при фрезеровании.

Один из вариантов применения специальных оправок для фрезерования группы деталей набором фрез разных диаметров показан на рис. 27.

Заготовки из листового металла (пластины) необходимо подрезать с двух сторон и в средней ее части получить паз на половину ширины пластины. Ранее такая обработка выполнялась в три установа заготовок. Сначала подрезали поочередно торцы, затем фрезеровали паз. С использованием предлагаемого приспособления эта операция выполняется за один рабочий ход.

Корпус 5 приспособления закреплен на столе станка, в него по переходной посадке входит оправка 2, которая фиксируется от поворота вокруг оси фиксатором 6 через продольный паз 7. Оправка может перемещаться вдоль отверстия корпуса. На оправке установлена втулка 4, диаметр наружной поверхности которой меньше длины обрабатываемых пластин. Обрабатываемые заготовки 1 набирают пакетом, устанавливают в окно оправки на всю длину окна и закрепляют с помощью кольца 8 и гайки 9. Набор фрез 3 подобран так, чтобы за один рабочий ход две боковые фрезы снимают припуск по краям, а средняя фреза обрабатывает паз в середине пластин. В пакете

около 30 заготовок. Оправка в месте расположения пакета пластин заранее профрезерована набором фрез с заданными размерами.

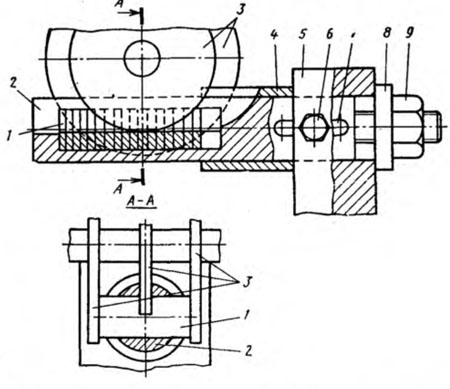

Рис. 27. Приспособление для фрезерования заготовок, набранных в пакет
