ДВУХКУЛАЧКОВЫЯ ПАТРОН (ФРЕЗЕРОВАНИЕ)

ДВУХКУЛАЧКОВЫЯ ПАТРОН (ФРЕЗЕРОВАНИЕ)

В применяемых ранее двухкулачковых патронах сухари,, удерживающие винт, под действием переменных нагрузок и трения быстро изнашивались. Между сухарем и винтом образовывался увеличенный зазор, что нарушало точность установки обрабатываемой заготовки и усложняло ее обработку. Кроме этого, нельзя было без вывода кулачков из патрона сместить их по отношению друг к другу.

Для устранения указанных недостатков разработана и внедрена новая конструкция патрона {А. с. № 459309 (СССР)]„ которая обеспечивает возможность независимого перемещения кулачков. Винт выполнен из двух частей (со сквозным цен* тральным отверстием), между которыми расположена промежуточная шайба, а отверстия винтов снабжены шлицами под ключ.

Двухкулачковый патрон (рис. 22) состоит из корпуса 1, кулачков
4, винтов 2, основания 3, болтов 5Г планки 6, промежуточной шайбы 7. Два винта 2 с правой и левой резьбами имеют шлицы 8 под ключ. Винты удерживаются сухарями 9, закрепляемыми в патроне крепежными винтами 10.

На торцевой части корпуса патрона, перпендикулярно основному пазу выполнены Т-образные пазы 11 для крепления заготовок болтами и планками или для установки дополнительных приспособлений.

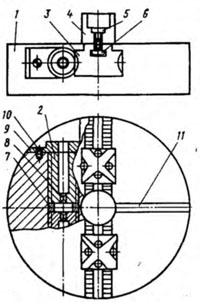

Рис. 22. Двухкулачковый патрон

Кулачки можно перемещать в пазах одновременно или каждый отдельно.

Отверстия под ключ имеют десять шлицев, что позволяет поворачивать каждый винт относительно друг друга на одну десятую оборота, в результате достигается высокая точность установки обрабатываемой заготовки.

Кулачок может устанавливаться в четырех позициях и закрепляться » любом поперечном пазу основания на необходимом расстоянии от центра патрона. Одна сторона кулачка служит для зажима прутковой заготовки, три остальные стороны обеспечивают зажим заготовок различных конфигураций (квадратные, шестигранные, эллипсные и др.).

Патрон можно применять на фрезерных, токарных, револьверных и других станках. Диаметр патрона 300 мм; наибольший диаметр обрабатываемой заготовки 220 мм; центральное отверстие в корпусе патрона имеет диаметр 80 мм; диаметр бинтов 40 мм; масса патрона без кулачков 32 кг.
