ПРИСПОСОБЛЕНИЕ ДЛЯ ОБРАБОТКИ МЕЛКИХ ШТЫРЕЙ (ФРЕЗЕРОВАНИЕ)

ПРИСПОСОБЛЕНИЕ ДЛЯ ОБРАБОТКИ МЕЛКИХ ШТЫРЕЙ (ФРЕЗЕРОВАНИЕ)

Наиболее крупные штыри обрабатывают, устанавливая их по разметке и закрепляя в тисках или призмах с применением планок и болтов. Для штырей средних размеров используют некоторые из рассмотренных приспособлений для групповой обработки. Предлагаемое приспособление (рис. 28) предназначено для фрезерования мелких штырей. Оно состоит из рычага 3, оправки 4, корпуса 5, болтов б и 7. Обрабатываемую заготовку 2 устанавливают со смещением ее оси относительно оси фрезы 1.

Сначала фрезеруют две лыски на головке штыря. Для этого оправку 4 устанавливают и закрепляют в корпусе 5 болтом 6. Заготовку 2 устанавливают на призматическую поверхность оправки 4 и закрепляют рычагом 3 посредством болта 7. Двумя фрезами 1 фрезеруют две лыски головки (рис. 28, а). Затем заготовку устанавливают головкой в противоположную сторону до упора, как показано на рис. 28, б. В таком положении заготовку закрепляют тем же рычагом 3 и фрезеруют паз уже одной фрезой на заданный размер. Далее фрезеруют пазы на деталях всей группы. Для быстрейшего снятия обработанных заготовок и предохранения их от деформации между заготовкой и рычагом

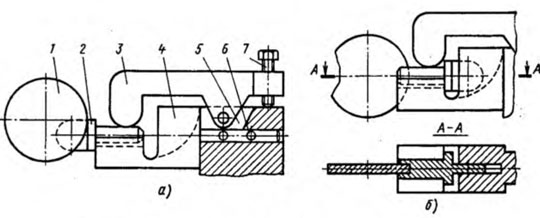

Рис. 28. Приспособление для обработки мелких штырей
рекомендуется устанавливать медную или алюминиевую прокладку.

Внедрение приспособления улучшает базирование и закрепление заготовок, обеспечивает высокую параллельность фрезеруемых поверхностей, предохраняет заготовки от деформации, повышает производительность.

Приспособление может быть использовано при обработке заготовок на сверлильных станках.
