ДЕТАЛИ УЗЛА БАЛАНСА НАРУЧНЫХ И КАРМАННЫХ ЧАСОВ

Выправление и подбор волоска. Часто приходится выправлять изогнутый или смятый волосок. Правку волоска нужно начинать с внутреннего витка. Если волосок погнут до половины своего диаметра, то его необходимо вытянуть пинцетами в прямую линию, после чего вновь свернуть один виток за другим по всей плоскости (рис. 79). Опытные мастера выравнивают волосок, не растягивая его двумя пинцетами. Выравнивают волосок на стеклянной пластинке, а для лучшей видимости подкладывают под пластинку белую бумагу.

Рис. 79. Выправление согнутого волоска:
1 — горизонтально согнутый волосок; 2 — вертикально согнутый Полосок; 3 — выравнивание волоска горизонтально; 4 — выравнивание волоска вертикально; 5 — вытянутый
виток; 6 — чурка


Все витки волоска в радиальном направлении должны отстоять друг от друга на одинаковом расстоянии.

Просветы в исправленных витках должны точно равняться расстоянию между исправными внутренними витками. При колебании баланса витки не должны касаться друг друга; при этом все витки должны быть расположены точно в одной плоскости. Волосок необходимо установить на мосту баланса и окончательно выровнять.

Рекомендуется поставить баланс на циркуль (восьмерку) вместе с волооком и, вращая баланс, проверить работу волоска.

Чтобы распустить спутанный волосок, следует обязательно снять его с колонки и с внутренней стороны иголкой провести по виткам по направлению к наружному витку.


Волосок, хотя бы слегка покрытый коррозией, следует заменить. Если нет нового, то прежний прогревают в масле, а затем чуркой аккуратно снимают слой коррозии.

При подборе нового волоска необходимо прежде всего укрепить подобранный волосок на балансе, закрепив его в колодке, или сделать из воска шарик диаметром около 1 мм, закрепить шарик на цапфе баланса, внутренний же конец волоска нужно укрепить на шарике. Затем, захватив пинцетом волосок, на расстоянии примерно меньше полуоборота до наружного конца, тянуть волосок кверху, пока баланс не подымется. Если баланс тяжел, подбирают такой волосок, чтобы высота конуса равнялась диаметру баланса. Если баланс относительно легок, то подбирают такой волосок, чтобы высота конуса была наполовину больше диаметра баланса. При этом учитывается, что волосок после укрепления его на колонке должен иметь в запасе не менее полуоборота. Если мастер считает, что волосок соответствует балансу, он укрепляет его на колодке. Для этого волосок снимают с шарика, а шарик с цапфы, отламывают требуемое количество витков с расчетом свободного размещения колодки, выгибают внутренний конец волоска и закрепляют его в колодке.

Для закрепления волоска в колодке необходимо иметь пятигранный запиленный стержень (на него надевают колодку), одна из граней которого попадает в разрез колодки и не дает ей вращаться во время вставки штифта.. На штифте делают плоскую лыску, которая обеспечивает волоску место в отверстии колодки. Волосок вводят одновременно со штифтом (рис. 80), при этом внутренний конец должен прилегать к колодке. Штифт следует плотно вставить и отрезать его недалеко от колодки, затем пинцетам довести конец

штифта до уровня со стенкой колодки, а выступающий с противоположной стороны конец штифта отрезать у самой стенки колодки, не задевая волоска. Для удобства рекомендуется указанный конец штифта заранее надрезать.
Резать штифт можно лезвием безопасной бритвы или откусывать пинцетом-кусачками (рис. 81).

Волосок укрепляют на балансе. Для регулировки периода колебаний баланс ставят на стекло часов против секундной стрелки (рис. 82), резким движением от руки приводят баланс в колебательное движение и, пропустив несколько первых колебаний, начинают счет, следя за секундной стрелкой часов и за балансом.

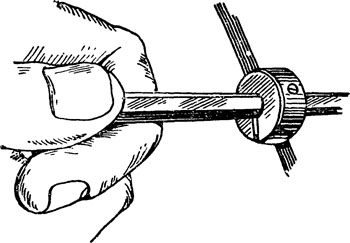

Рис. 80. Закрепление спирали в колодке

Рис. 81. Пинцет-кусачки

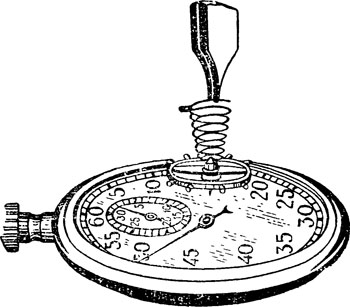

Рис. 82. Проверка спирали по секундной стрелке

Баланс должен сделать 150 двойных колебаний в минуту. Волосок, оказавшийся значительно слабее или сильнее требуемого, укорачивают или удлиняют, передвигая пинцет, и продолжают испытание тем же способом. Если на десятую секунду баланс будет делать 25 двойных колебаний, волосок считается вполне пригодным, при условии, что у него остается запас не менее полуоборота. Затем укрепляют волосок в колонке и устанавливают его на мосту баланса.

Операцию регулировки, называемую вибрацией волоска, в условиях мастерской выполняют при помощи приспособления — вибрационной машинки (рис. 83), снабженной эталонным балансом и пинцетом для захвата волоска. Процесс балансировки с помощью машинки практически не отличается от вышеописанного.

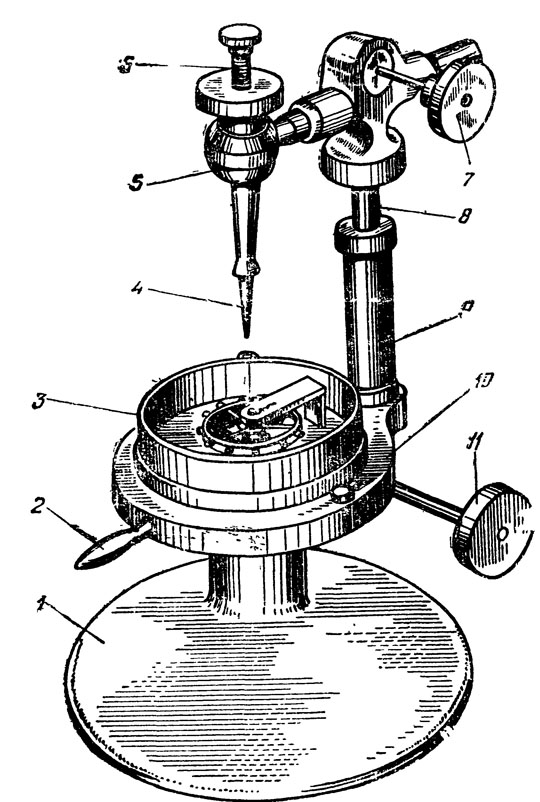

Рис. 83. Вибрационная машинка:
1— основание; 2 — ручка; 3 — стеклянная крышка;
4 — пинцет; 5 — кронштейн; 6 — головка; 7 — винт с головкой; 8 — держатель; 9 — стойка; 10— подвижный стол; 11 — микрометренный винт

Разница состоит в том, что отсчет колебаний ведется не по стрелке, а непосредственно по эталонному балансу.

Последний раз правильность работы волоска проверяют во время пуска часов, перемещая градусник по всей дуге.

Ниже указан способ, позволяющий расчетно определить период колебаний баланса в часах. Число колебаний, которое должен сделать баланс в час, минуту и секунду, устанавливают следующим образом: перемножают число зубьев всех колес (кроме барабана); перемножают число зубьев всех трибов (кроме триба центрального колеса), при этом число зубьев ходового колеса увеличивают в два раза, т. е. считают за 30, так как на каждый зуб ходового колеса приходится два колебания баланса, затем полученное первое произведение делят на второе.

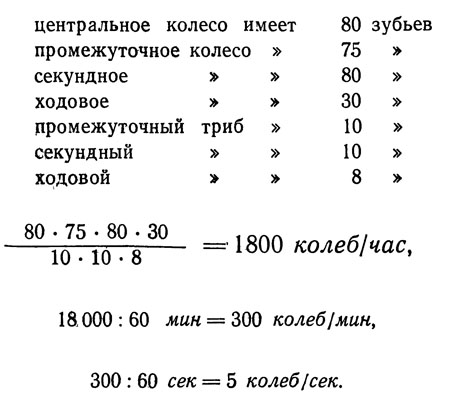

Пример. Найти число колебаний баланса в час, если известно, что:
