Контроль размеров и измерительный
инструмент. Прежде чем перейти к определению размеров,
например новой оси баланса, заводного валика и других деталей,
необходимо выяснить, каким инструментом и каким способом следует
производить измерение. Нередко ^мастер притачивает деталь по
месту, а в лучшем случае использует только кронциркуль и
нутромер.
Кронциркули и нутромеры служат для измерения линейных размеров с
последующим их отсчетом по масштабной линейке. Кронциркули (рис.
54) .и нутромеры (рис. 55) бывают простые и пружинные.
Преимущество пружинных заключается в том, что их ножки разводят
не непосредственно рукой, а с помощью винта и гайки. Наружные
размеры измеряются кронциркулем, а внутренние— нутромером.
Различие между кронциркулем и нутромером состоит только в форме
их ножек.
Ножки кронциркуля и нутромера вращаются в шарнире с некоторым
(не очень большим) трением, не спадая после замера.
При измерении детали кронциркулем или нутромером берут
инструмент правой рукой за шарнирную часть и раздвигают ножки
приблизительно на проверяемый размер. Затем легкими ударами
сближают ножки так, чтобы они прикасались губками к поверхности
измеряемой детали без качки и без просвета. При этом инструмент
надо держать строго перпендикулярно к оси измеряемой детали.
После снятия размера с детали кронциркуль или нутромер осторожно
прикладывают к масштабной линейке так, чтобы одна ножка
упиралась в торец линейки. Слегка поддерживая эту ножку мизинцем
левой руки, накладывают вторую ножку на линейку и отсчитывают
полученный размер.

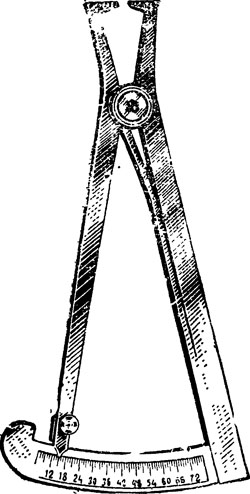

При наружных измерениях удобно пользоваться швейцарской
десятичной меркой, у которой размерная линейка находится на
самом циркуле (рис. 56).
Рис. 56. Швейцарская десятичная мерка
Высокая точность определения размеров обрабатываемых деталей
требует применения более точного измерительного инструмента,
например штангенциркуля. Наиболее удобно пользоваться
штангенциркулем «Колумбус» (рис. 57).
Штангенциркуль «Колумбус» снабжен нониусной шкалой. На движке в
вырезе со скошенными краями внизу нанесено 10 рисок. Первая
риска слева на нониусе считается нулевой риской. Деления на
штанге 1 и нониусе 9 нанесены так, что когда ножки 4—5
штангенциркуля сдвинуты плотно, нулевая риска нониуса точно
совпадает с нулевой риской штанги, а десятое деление нониуса — с
девятой риской штанги. Если при передвижке ножки 4 нулевая риска
прошла несколько дальше цифры 5, значит размер данной детали
более 10 мм; чтобы определить, на какую величину этот размер
больше 10 мм, смотрят, с какой риской на штанге лучше всего
совпадает нулевая риска нониуса 9. И затем отсчитывают, сколько
рисок на штанге после 10 мм. Если при подсчете оказалось, что
нулевая риска нониуса 9 прошла вперед на шесть рисок,
подсчитанных на штанге 1, значит измеряемая деталь имеет размер
10,6 мм.
Во время измерения достаточно, чтобы губки
штангенциркуля плотно подошли к измеряемой детали, но не следует
их прижимать с большим усилием.
Если ножки (4—5) плотно прилегают одна к другой и нулевые линии
(риски) совпадают одна с другой совершенно точно, без просвета
по всей их длине, значит штангенциркуль исправен.
Чтобы штангенциркуль был в полной исправности, следует держать
его в кожаном или брезентовом футляре. Его нельзя бросать,
держать вместе с другими инструментами, так как неосторожный,
хотя бы легкий удар по рабочей части ножек может его повредить.

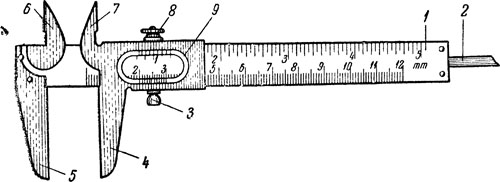

Рис. 57. Штангенциркуль «Колумбус»:
I — основная линейка; 2 — выдвижная линейка-нутромер; 3 —
головка для передвижки ножки; 4 — ножка передвижная; 5 — ножка
непередвижная;
6 — левая острая ножка; 7 — правая острая ножка; 8 — гайка для
закрепления ножки; 9 — вырез с нониусом
|
