ДЕТАЛИ УЗЛА
БАЛАНСА НАРУЧНЫХ И КАРМАННЫХ ЧАСОВ
Проверка баланса. При осмотре
баланса следует проверить наличие и правильность установки его
винтов.
Затем проверяют на циркуле, не погнут ли баланс. На специальном
приспособлении для контроля балансировки (перевес-машинке)
проверяют, нет ли перевеса баланса.
Устанавливая на балансе новый винт вместо утраченного, следует
помнить, что винт не должен ввинчиваться слабо, так как во время
хода он может расшататься и выпасть, но и не туго, так как эти
винты легко ломаются. Новый винт баланса по весу ни в коем
случае не должен отличаться от старого. Если нет нового винта,
то нужно выточить заготовку винта на токарном станке, (нарезать
на резьбовой доске и придать его головке надлежащую форму. После
вставки нового винта обязательно следует проверить баланс и
устранить перевес, если он имеется.
Для провёрки баланса на биение как по
плоскости, так и по радиусу рекомендуется применять следующие
инструменты и приспособления:

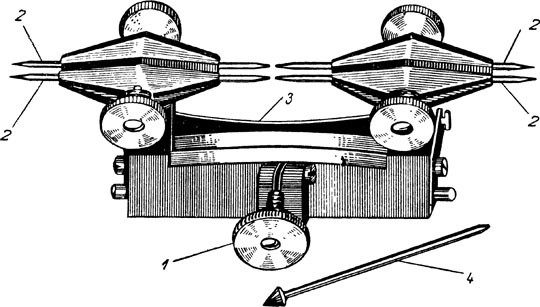

Рис. 84. Ангренаж-машина:
1 — винт, регулирующий расстояние между параллельными центрами,2
— центры; 3 — пружинка, фиксирующая установку центров; 4 — центр
для крупных отверстий

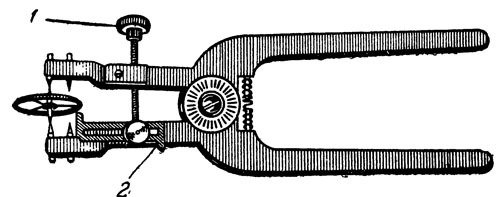

Рис. 85. Циркуль для определения биения
баланса и колес:
1 — винт для установки расстояния между цапфами оси баланса; 2 —
линейка для определения биения обода баланса или колеса

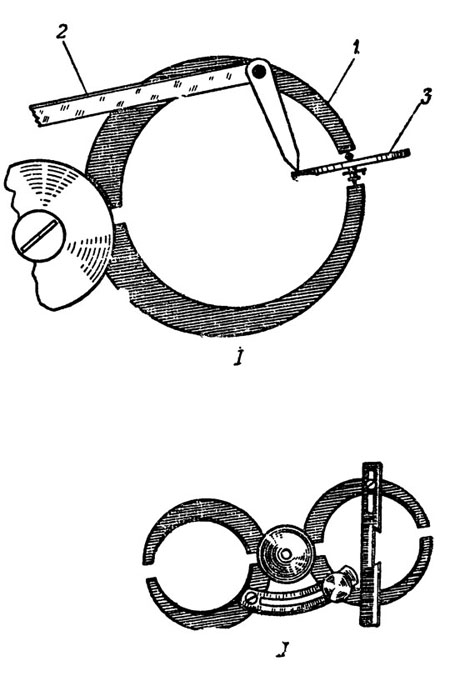

Рис. 86. I — специальный циркуль
(восьмерка) для проверки биения баланса и колес:
1 — циркуль; 2 — линейка; 3 — баланс;
II — циркуль с линейкой, закрепленной винтом
1. Ангренаж-машину (рис. 84). Баланс
устанавливается в ан-грёнаж-машине на цапфах.
2. Специальный циркуль с приспособлениями для проверки баланса в
обоих случаях (рис. 85), т. е. на плоскостное и радиальное
биение.
3. Циркуль (рис. 86) применяется для проверки баланса только на
биение по плоскости. На двух внутренних плоскостях циркуля
высверлены или раззенкованы отверстия разных размеров. Держа
циркуль в ладони левой руки, плотно приложив линейку с
остроугольным выступом к боковой стенке циркуля и придерживая
его большим пальцем, устанавливают выступ линейки ближе к
поверхности баланса.

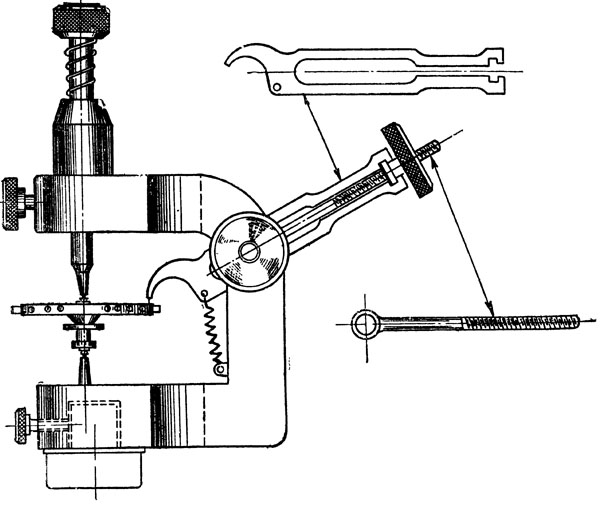

4. Станок для проверки баланса по плоскости (рис. 87),
закрепляющийся в тисках. Проверка баланса во всех случаях
производится медленным поворотом баланса и наблюдением просвета
между остроугольным выступом линейки и ободом.
|
