ВИДЫ ОБРАБОТКИ МЕТАЛЛОВ (В ЧАСАХ) И ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ

Сверление. При отсутствии стандартных сверл нужного размера их можно изготовить самому. Для сверления твердых металлов обычно применяют перовые сверла (рис. 63).

Рабочая часть сверла, применяемого для сверления мелких отверстий (например, для цапф оси баланса или триба), должна быть тонкой и короткой, а хвостовик сверла — в два-три раза толще, чтобы сверло было достаточно устойчивым.

Сверла изготовляют из круглой стали-серебрянки. При изготовлении болванки сверла оба конца опиливают на конус для образования центров, если сверло обтачивают на токарном станке. После этого один конец заготовки сверла опиливают в виде плоской лопаточки, одновременно опиливая и режущие кромки. У сверл малых размеров для получения лопаточки конец расплющивают молотком, но перед этим конец немного опиливают, чтобы при осаживании металла не появились трещины.

После изготовления сверло закаливают в масле и отпускают
до светло-соломенного цвета.

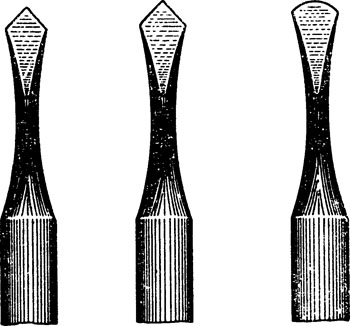

Рис. 63. Три вида перовых сверл:
1 — одностороннее перовое сверло, режущее в одну сторону; 2 — двустороннее сверло, режущее в обе стороны; 3 — полукруглое сверло для сверловки твердых металлов


При ремонте часов отверстия сверлят различными способами. Когда сверло находится в вертикальном положении, то есть деталь лежит на верстаке, сверло закрепляют в ручной детали или в ручных тисочках и вращают его в разные стороны. При сверлении на токарном станке сверло закрепляют или в патроне задней бабки, или в ручных тисочках, лежащих на подручнике токарного станка. В заднем торце просверливаемой детали должен быть конус, который входит в спицу станка.

Приспособление, называемое флажком (рис. 64), применяется главным образом при сверлении отверстий в цапфах осей крупных часов. Флажок состоит из плоской закаленной и отшлифованной стальной пластинки, в которой просверлено несколько отверстий различного диаметра, причем каждое отверстие раззенковано на конус.

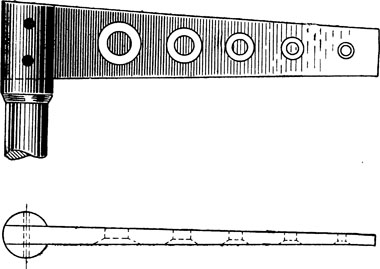

Рис. 64. Приспособление (флажок) для сверления отверстий в цапфах осей

Флажок ставят на токарном станке вместо подручника таку чтобы одно из его отверстий соответствующего диаметра находилось против центра задней спицы токарного станка. При сверлении торец детали, в которой просверливают отверстие, должен плотно входить в раззенкованное углубление, причем между стенками отверстия и сверлом должен быть небольшой зазор. При сверлении с помощью флажка сверло и триб должны быть устойчиво закреплены.

При сверлении вручную вращают сверло, а при сверлении на станке вращают обрабатываемую деталь, пользуясь для этого смычком, надетым на ролик, в котором закреплена деталь. Чтобы облегчить сверление и дать возможность выйти стружке, сверло во время сверления вращают в обе стороны, часто вынимая его для очистки от стружки. Место сверления обильно смазывают маслом, так как смазка облегчает сверление и уменьшает износ сверла. Особое внимание следует обращать на правильное положение сверла, которое при вращении не должно «бить» или менять направление вращения, так как изменение направления сверла вызывает его поломку.

Сверла надо затачивать на специальных микрокорундовых камнях типа арканзас или Миссисипи, делая это особенно внимательно и тщательно. Сверло с хорошо заточенными режущими кромками, с ровной, плоской и гладкой поверхностью (без выпуклостей) и режущими кромками одинаковой длины дает правильное отверстие и служит долго.

При работе с маховиком, .который действует в одну сторону применяют те же перовые сверла, но заточенные только с двух

противоположных сторон. Можно также использовать готовые спиральные сверла, но сверло нужно заранее укоротить не меньше чем на половину, для того чтобы оно было устойчиво и не вибрировало.

Если нужно исправить боковые стенки или дно цилиндрического отверстия, применяют плоское сверло, у которого затачивают конец и боковые грани (рис. 65).

Рис. 65. Плоское сверло — отвертка

Для развертывания отверстий и их исправления, например отверстия моста механизма, применяется сверло с направляющей

осью (рис. 66). Ось должна быть правильной цилиндрической формы и входить /в направляющее отверстие возможно более плотно.

Причины плохой работы при сверлении могут быть следующие:

а) сверло плохо закалено или неправильно заточено;

б) лопатка сверла узка, а шейка толста, что мешает нормальному выходу стружки из отверстия;

в) сверло перекалено, от чего оно стало хрупким;

г) обрабатываемая деталь плохо отпущена и чрезмерно тверда;

д) намеченный для сверления центр «заполировался», что указывает на слишком сильный нажим при сверлении; при сильном зажиме затупилась режущая кромка сверла.

Рис. 66. Сверло с направляющей осью
