МЕТОДЫ И ОБОРУДОВАНИЕ ДЛЯ ТРАНСПОРТИРОВАНИЯ НЕПИЩЕВОГО СЫРЬЯ
Лопастной насос KHЛ-Б
Лопастной насос KHЛ-Б (рис. 13) состоит из чугунной плиты, на которой смонтированы его корпус и электродвигатель мощностью 2,2 кВт. Основной рабочий орган лопастного насоса — две лопасти, приваренные к втулке, закрепленной на валу насоса. В процессе вращения вала (частота вращения 25 с-1) кровь, заполняющая рабочую камеру насоса, захватывается лопастями и из всасывающего патрубка подается в нагнетательную магистраль. С торца корпус закрыт крышкой, которая через резиновую прокладку прижимается к нему откидными болтами. Вал насоса соединен с валом электродвигателя полужесткой муфтой. Насос для
постоянного поступления в него жидкости устанавливают ниже уровня перекачиваемой крови не менее чем на 0,5 м. Производительность насоса до 15 м3/ч при высоте напора 10 м. Масса насоса с электродвигателем 89 кг.
Для транспортирования и накопления непищевого сырья в местах сбора применяют также подвесной транспорт (рис. 14) и напольный.

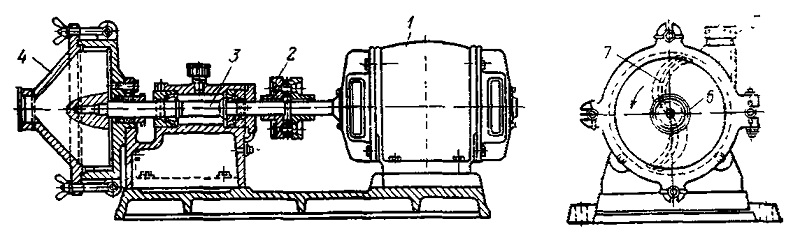

Рис. 13. Лопастной насос КНЛ-Б:
1 — электродвигатель; 2 —муфта; 3 —вал; 4— кратка; 5 — нагнетательный
патрубок; 6 — всасывающей патрубок; 7 —лопасти
