МЕТОДЫ И ОБОРУДОВАНИЕ ДЛЯ ТРАНСПОРТИРОВАНИЯ НЕПИЩЕВОГО СЫРЬЯ
Шестеренные насосы с внешним зацеплением рабочих органов
Широкое распространение получили шестеренные насосы
с внешним зацеплением рабочих органов (рис. 11). Основными рабочими
органами данного типа. насосов являются шестерни, вращающиеся в корпусе,
снабженной задней и передней крышками. Корпус насоса крепится к
кронштейну. Для открывания передней крышки имеются барашки, вращающиеся
в корпусе. Зубья ведомой шестерни при выходе из зацепления создают
разрежение, и кровь по всасывающему патрубку поступает в рабочую зону
насоса, заполняя межзубцовое пространство. Находясь во впадинах между
зубцами шестерен, кровь перемещается вместе с ними до тех пор, пока не
будет вытеснена зубцами противоположной шестерни, после чего она
посту-пает в нагнетательный патрубок. Всасывающий и нагнетательный
патрубки соединены с всасывающим и нагнетательными трубопроводами.
Ведущая шестерня вращается на валу от электродвигателя мощностью 1,7 кВт
и приводит в движение вторую ведомую шестерню. Частота вращения шестерен
составляет 5,5 с-1. Производительность насоса при высоте напора 25 м
составляет 10 м3/ч.
Шестеренные насосы подают перекачиваемую кровь легкими толчками. При
этом чем меньше объем впадины и больше число зубьев, тем равномернее
подача крови в нагнетательную магистраль.

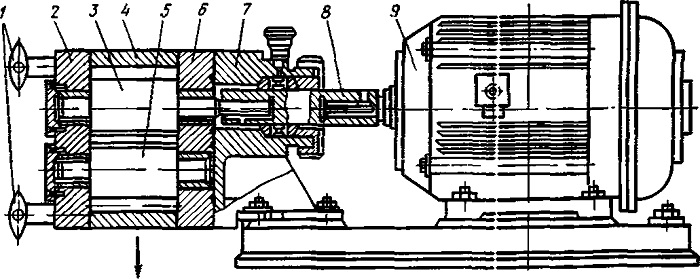

Рис. 11. Шестеренный насос:
1 - барашки; 2 — передняя крышка; 3 — ведущая шестерня; 4 — корпус; 5 —
ведомая шестерня; 6 — задняя крышка; 7 — кронштейн;
8 — вал; 9 — электродвигатель
