МЕТОДЫ И ОБОРУДОВАНИЕ ДЛЯ ТРАНСПОРТИРОВАНИЯ НЕПИЩЕВОГО СЫРЬЯ







Передувочный бак TSS-1900







Передувочный бак TSS-1900 (рис. 6) представляет собой стальной вертикальный резервуар сварной конструкции цилиндрической формы с коническим днищем. В верхней части блоутанка расположен загрузочный патрубок диаметром 350 мм, имеющий конический стальной затвор с резиновой кольцевой прокладкой толщиной 20 мм. Затвор свободно подвешен на стальном тросе диаметром 3 мм к штоку пневмоцилиндра.

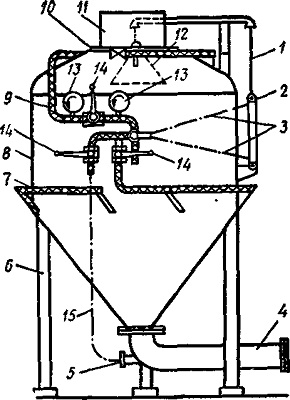

Рис. 6. Бак передувочный TSS-1900:

I — трос; 2—пневмоцилиндр; 3, 15 — шланги; 4 — патрубок для отвода сырья; 5, 7, 9 — трубопроводы подачи сжатого воздуха; 6 — стойка; в —корпус; 10 — прокладка; 11 — загрузочный патрубок; 12 — затвор; 13 — манометры; 14 — клапаны
