МЕТОДЫ И ОБОРУДОВАНИЕ ДЛЯ
ТРАНСПОРТИРОВАНИЯ НЕПИЩЕВОГО СЫРЬЯ
Напольные ковшовые тележки
Напольные ковшовые тележки (рис. 15) используют для
перевозки конфискатов, шквары и других видов непищевого сырья. Их
изготовляют из черной стали с антикоррозионными покрытиями
(оцинкованные, луженые и т. п.) или из алюминия и нержавеющей стали.
Напольная ковшовая тележка для перевозки шквары (рис. 15, а) состоит из
ковша вместимостью 250 дм3 и оси с колесами. Дно ковша с помощью двух
приваренных к нему скоб и хомутов крепится к оси. Для облегчения
передвижения тележки колеса смонтированы на оси на шарикоподшипниках.
Напольная ковшовая тележка другого типа (рис.
15,б) для перевозки конфискатов состоит из сварного ковша из нержавеющей
стали, приваренного к нему металлического каркаса с двумя чугунными
обрезиненными колесами на шариковых подшипниках, двух ручек и опор.
Напольную прямоугольную тележку (рис. 15, в)
вместимостью 0,4 дм3 применяют для транспортирования шквары. Ее
изготовляют из нержавеющей стали толщиной 2 мм.
Для удобства загрузки сырья в горизонтальные вакуумные котлы из
подвесных ковшей и напольных тележек служит тележка-воронка (рис. 15,г).
Она состоит из корпуса, изготовленного из нержавеющей стали толщиной 2
мм, оси диаметром 60 мм, чугунных колес, обтянутых резиной, опор и
ручки, ребер из угловой стали. С помощью тележки-воронки из напольных
ковшовых тележек в вакуум-горизонтальные коглы можно выгрузить до 2,5 т
сырья в течение 10—15 мин.

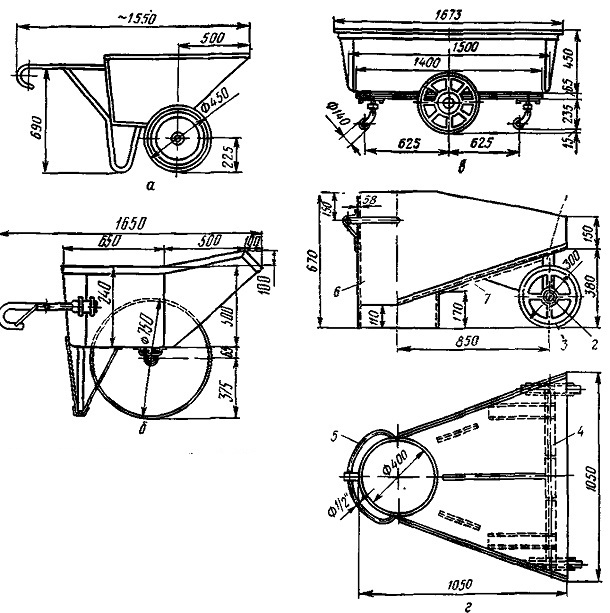

Рис. 15. Напольный транспорт:
а — тележка ковшовая для перевозки шквары; б — тележка ковшовая для
перевозки конфискатов; в — тележка прямоугольная; г — тележка-воронка:
1, 4— опоры; 2 — ось, 3 —колесо; 5 — ручка; е — корпус; 7 — ребро
