МЕТОДЫ И ОБОРУДОВАНИЕ ДЛЯ ТРАНСПОРТИРОВАНИЯ НЕПИЩЕВОГО СЫРЬЯ
Ротационный насос НРМ-2
Ротационный насос НРМ-2 (рис. 12) предназначен для
перекачивания жидких продуктов повышенной вязкости. Насос имеет корпус,
в котором расположен бронзовый ротор с девятью зубьями. Он с помощью
штифта насажен на наконечник, укрепленный на валу электродвигателя
мощностью 1,1 кВт. В роторе шестерня с зубьями (7 шт.) расположена
эксцентрично так, что часть ее зубьев входит в зацепление с зубьями
ротора. Все они имеют очерченный дугами специальный профиль. Шестерня
свободно вращается на надетом пальце. Он закреплен эксцентрично в
крышке, с внутренней стороны которой имеется серповидный выступ,
расположенный между зубьями ротора и шестерни и облегающий почти
половину ее наружной поверхности. Этот выступ предупреждает обратное
просачивание жидкости с нагнетательной стороны на всасывающую и является
замыкающей поверхностью для переноса порции продукта. Крышка закрывает
корпус. Между ними находится уплотнительная прокладка.
Производительность
насоса 0,2—2 м3/ч, ее регулируют поворотом крышки. В корпусе насоса
имеются нагнетательный и всасывающий' патрубки.
При работе продукт поступает через всасывающий штуцер в камеру корпуса
насоса и заполняет впадины между зубьями ротора и шестерни. При их
вращении с частотой 15,5 с-1 порции крови переносятся на нагнетающую
сторону. Здесь зубья ротора и шестерни входят в зацепление, и продукт
вытесняется в нагнетательный штуцер диаметром 36 мм, обеспечивая подачу
крови на высоту до 20 м. На крышке нанесены риски, соответствующие
ориентировочной производительности насоса.
Зазор между торцом крышки и зубьями ротора не должен превышать 0,1 мм.
Если в результате износа торцов ротора, шестерни или крышки или слишком
толстой прокладки между корпусом и крышкой зазор превысит 0,1 мм, насос
перестанет перекачивать кровь или будет работать с неполной
производительностью.
Снижение производительности насоса наблюдается также при износе
серповидного вкладыша. Электродвигатель имеет сальниковое уплотнение и
подшипник.

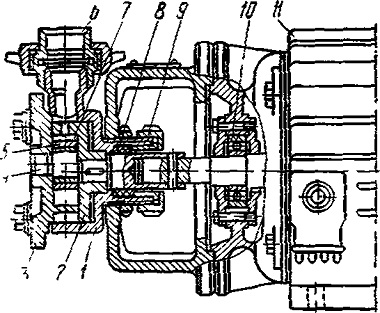

Рис. 52. Ротационный насос НРМ-2 (вертикальный
разрез):
1 — корпус; 3 — ротор; 3 — крышка; 4 — палец; 5 — шестерня: 6 —
нагнетательный патрубок; 7 — выступ серповидный: 8 — уплотнение;
9 — гайка; 10 — подшипник;
11 — электродвигатель
