Рыхлители почвенной корки

Рыхлить почву приходится довольно часто, так как после дождя или полива на поверхности ее образуется корка, препятствующая проникновению воздуха к корням растений. Почву нужно рыхлить и для того, чтобы разрушить капилляры, по которым влага поступает из глубины почвы и тем самым иссушает ее. Обычно для этого используют мотыги-тяпки, вилы и другие орудия. Рекомендуются более эффективные и удобные инструменты — двух-,трех- и четырехлучевые рыхлители-захваты (см. рис. 13, 14, 15), а также рыхлители иной конструкции. Особенность их заключается в вертикальной обработке почвы путем поворота рукояткой проволочного рабочего органа на угол 90... 120° относительно его оси с очень малым усилием, так как отогнутые вниз острые зубья легко входят в землю.

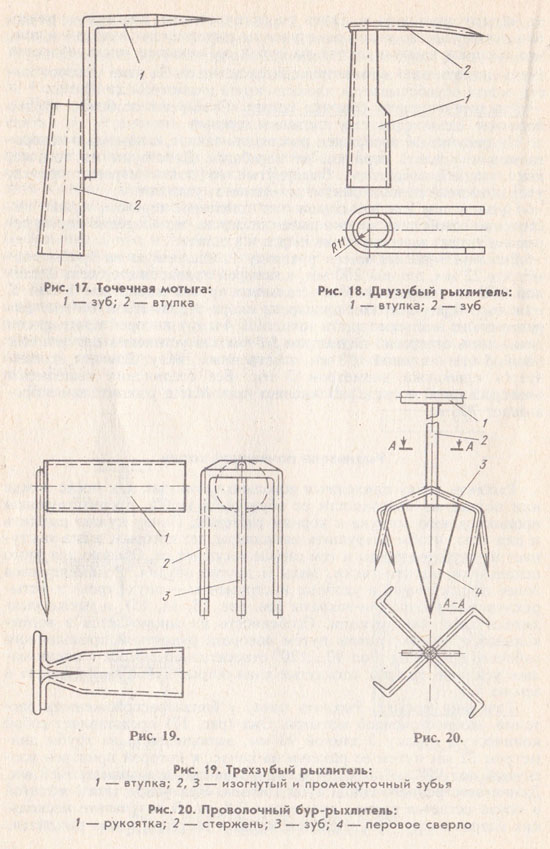

Точечная мотыга. Рыхлить почву у близкорасположенных растений удобно точечной мотыгой. Она (рис. 17) представляет собой коническую втулку 2 длиной 90 мм, выполненную из трубы диаметром 22 мм путем ее раздачи на конус, к которой приварен изогнутый под 90° зуб 1, изготовленный из проката диаметром 8 мм. Длина заостренного конца зуба 100 мм. При ударе такой мотыгой в почве остается прокол диаметром 0,8 см. В результате нескольких ударов вокруг близкорасположенных растений почва рыхлится.


Простые рыхлители. На рисунке 18 изображен двузубый рыхлитель, представляющий собой втулку 1, сделанную из трубы диаметром 22 мм, длиной 100 мм (ее нужно раздать на конус), на конце которой сверху приварен изогнутый по радиусу 11 мм зуб 2 длиной 205 мм из стальной проволоки диаметром 5 мм. Таким устройством можно рыхлить почву между растениями, близко расположенными одно от другого, а также под кустами. Масса рыхлителя всего 100 г.

На рисунке 19 показан трехзубый рыхлитель. Он состоит из втулки 1 для черенка, изогнутого 2 и промежуточного 3 зубьев. Втулка изготовлена из трубы диаметром 22 мм; длина заготовки 100 мм (с одного конца трубу нужно раздать, с другого — разрезать, расправить на плоскость с отгибом в разные стороны от оси трубы на 90°). К ней с торца приварен П-образно изогнутый зуб 2, сделанный из проволоки диаметром 5 мм (длина заготовки 200 мм), концы которой заточены, и дополнительно промежуточный зуб 3. Шаг между зубьями 25 мм. Таким инструментом можно рыхлить почву под кустами и близкорасположенными растениями. Масса его 150 г.

На рисунке 20 изображен проволочный бур-рыхлитель. Он имеет рукоятку 1, выполненную из трубы диаметром 1/2, длиной 200 мм, которая соединена сваркой со стержнем 2 длиной 700 мм,

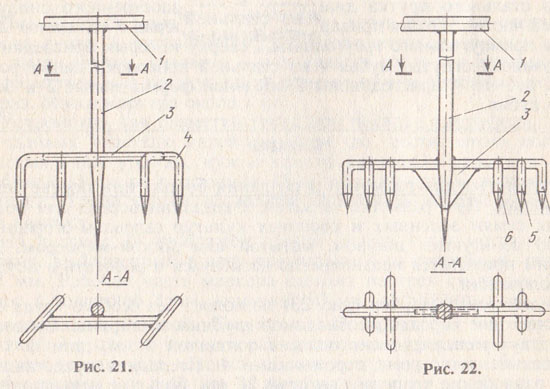

Рис. 21. Рыхлитель почвы с П-образными зубьями:
1 — рукоятка; 2 — стержень: 3 — поперечина; 4 — изогнутый зуб
Рис. 22. Рыхлитель почвы с Г-образными зубьями: рукоятка; 2 — стержень; 3 — косынки-сверла; 4, 5, 6 — изогнутый, малый и большой зубья


отрезанным от стального прутка диаметром 8 мм. К стержню под углом приварены четыре зуба 3, причем концы их отогнуты вниз в направлении по ходу часовой стрелки. Снизу к торцу стержня приварено также сверло 4 в виде треугольника из листового проката толщиной 2 мм, длина основания которого 30, высота 80 мм. Таким буром можно рыхлить в междурядьях низкорослых и высокорослых растений, поворачивая его в почве на угол до 90°, как по ходу часовой стрелки, так и против.

На рисунке 21 изображен рыхлитель почвы в междурядьях чеснока. Он состоит из рукоятки I, изготовленной из трубы диаметром 22 мм, длиной 200 мм, которая приварена к стержню 2 электросваркой. Стержень сделан из стального прутка диаметром 8 мм, длиной 1000 мм, заостренного снизу. К нижней части стержня присоединена электросваркой поперечина длиной 65 мм, отрезанная от стального прутка диаметром 5 мм, к концам которой присоединены П-образно изогнутые зубья 4 из проволоки диаметром 5 мм, длиной заготовки 120 мм. Работать таким рыхлителем несложно: его нужно заглубить в почву и повернуть вокруг оси на 90° по ходу или против хода часовой стрелки, поднять и снова заглубить и повернуть.

На рисунке 22 показан другой рыхлитель почвы в междурядьях чеснока. Он имеет рукоятку /, выполненную из трубы диаметром 22, длиной 200 мм, которая приварена к стержню ~2 длиной 1000 мм из стального прутка диаметром 8 мм, заостренного снизу. К нижней части стержня приварены косынки-сверла 3 толщиной 2 мм в виде прямоугольного треугольника, сверху которых присоединены к стержню изогнутые зубья 4 из стальной проволоки диаметром 5 мм. К зубьям 4 присоединены Г-образной формы малые 5 и большие 6 зубья.
