Устройство для разметки и создания борозд при посеве семян на грядках. При
разметке, а затем и создании борозд для посева мелких семян зеленных и
овощных культур садоводы-огородники обычно пользуются шнуром, мотыгой или
доской-маркером. Для этого им приходится неоднократно нагибаться и работать
в неудобном положении.

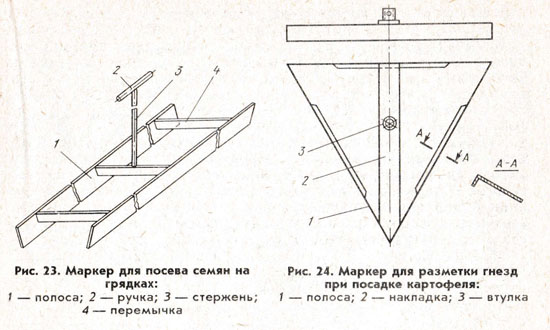

Предлагаемый маркер (рис. 23) позволяет без особого труда сразу сделать две
борозды необходимой глубины и ширины. Он состоит из двух металлических полос
1 толщиной 2 мм, длиной 1000 мм, соединенных тремя перемычками 4. Последние
представляют собой равнобокие трапеции высотой 20 мм, большие основания
которых (длина 134 мм) расположены вверх. Полосы 1 жестко зафиксированы на
расстоянии 120 мм по низу одна от другой электросваркой под углом 15° к
вертикали. Для того чтобы работать стоя, не нагибаясь, к средней перемычке 4
приварен стержень 3 высотой 1000 мм с ручкой 2, изготовленной из прутка
диаметром 8 мм. Благодаря такому наклону тонких полос I маркер не уплотняет
по
чву с одной стороны, а как бы режет ее наклонным ножом и борозды получаются
прямолинейными с расстояниями между ними 12 см.
Пользоваться маркером нужно так: взять рукой за стержень 3 или за ручку 2,
установить на подготовленную для посева (посадки) семян грядку, надавить — и
получатся сразу две борозды. Чтобы разметить всю грядку, такие приемы нужно
повторить несколько раз. Масса маркера около 1 кг.
Устройство для разметки гнезд при посадке картофеля. Чтобы на садовых
участках малой площади (до шести соток) получить максимальный урожай, нужно
семена картофеля сажать в лунки глубиной 15 см на расстоянии 45 см одна от
другой в шахматном порядке. Такие лунки позволяют экономнее использовать
навоз или компост.
На рисунке 24 изображен легкий (масса 1 кг) металлический маркер,
выполненный в виде треугольника со сторонами, равными 450 мм. Рабочая часть
маркера сделана из трех стальных (Ст 3) полос 1 толщиной 2 мм, шириной 50
мм, соединенных по концам электрической сваркой. Сверху к ним приварена
накладка 2 с втулкой 3 в центре тяжести равностороннего треугольника для
установки деревянного черенка, высота которого должна быть такой, чтобы
садовод мог работать не нагибаясь, т. е. по его росту.
Маркером пользуются так: установить, держась за черенок, рабочую часть
маркера на начало грядки (к одной ее стороне), надавить ногой на маркер,
затем поднять его — в почве останется след глубиной до 2 см, отступить от
него на расстояние, равное диаметру будущей лунки (10 см), и все операции
повторить.
