ПЛОДОСЪЕМНИКИ

Приспособление для съема ягод крыжовника. Очень неудобно снимать ягоды крыжовника, которые находятся снизу и внутри куста,— иглы на ветвях ранят руки. Исключить это неудобство позволяет плодосъемник (рис. 4), который вводят в куст, не повреждая при этом веток и рук садовода, подводят к ягоде любыми двумя смежными гранями призмы 1 и срывают плод. Весит такое приспособление всего 150 г и состоит из стержня 2 с загнутым концом в виде рукоятки. Стержень несет трехгранную призму 1, которая в верхней части открыта и имеет срезы А, Б, В на гранях.

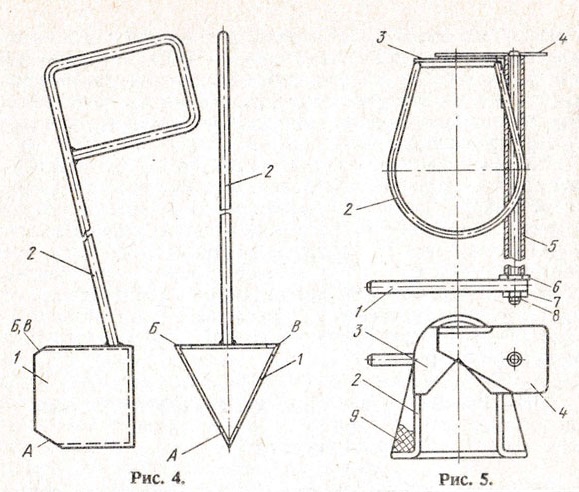

Рис. 4. Плодосъемник для крыжовнике:
1 — полая трехгранная призма; 2 — стержень
Рис. 5. Плодосъемник для груш, слив:
I — рукоятка; 2 — эллипсовидное кольцо; 3 — неподвижный упор-нож; 4 — по-еаротный нож; 5 — трубка; 6 — контргайка М5; 7 — гайка М5; 8 — стержень; 9 — сетка-мешок

Призма выполнена из стали Ст 3 размером 50x50x50 мм, толщиной 1 мм, а стержень — из проволоки (сталь Ст 3) диаметром 5 мм, длиной 650 мм. При раскрое призмы используют ручные ножницы, грани сгибают в тисках. Детали сварены прерывистым швом сварочной проволокой диаметром 1 мм в среде углекислого газа (можно применить и газовую сварку)

Приспособление для съема груш, слив. Снимать урожай с высоких деревьев, особенно груш, слив, абрикосов, весьма трудоемко. Выпускаемые же промышленностью для этой цели устройства не пригодны, так как они сдавливают нежные плоды. При этом почва под кроной деревьев уплотняется ногами сборщиков плодов.

Легкий (всего 200 г) съемник для плодов с удлиненной плодоножкой, подобно грушевой, можно изготовить самим. Он состоит (рис. 5) из фасонного эллипсовидного кольца 2, выполненного из проволоки диаметром 3 мм, согнутого в середине под углом 90°. К верхней части эллипсовидного кольца 2 приварен неподвижный упор-нож 3 из стали Ст 3 толщиной 2 мм с вырезом под углом 90° для захода плодоножки. Упор-нож 3 приварен к трубке 5 (диаметр ее 14 мм, толщина стенки 1 мм, длина 1100 мм).

К кольцу 2 снизу по всему периметру привязана сетка-мешок 9 или капроновый чулок. В трубку 5 вставлен стержень 8 диаметром 5 мм, к верхнему концу которого прикреплен нож 4 толщиной 3 мм, а к нижнему на резьбе М5 присоединена гайкой 7 и контргайкой 6 рукоятка 1 поворота, выполненная из прутка диаметром 8 мм так, чтобы зазор между поворотным ножом 4 и неподвижным 3 был как можно меньше и они перемещались относительно один другого со скольжением.

Пользоваться таким устройством очень просто: нужно левой рукой взять за нижнюю часть трубки 5, а правой за рукоятку 1 поворотного ножа 4, подвести эллипсовидное кольцо 2 с сеткой-мешком

9 снизу под грушу так, чтобы плодоножка вошла в углубление неподвижного ножа 3, а груша оказалась в сетке-мешке, после чего повернуть рукоятку 1 против хода часовой стрелки — плодоножка перережется, а неповрежденный плод окажется в сетке-мешке, откуда его легко переложить в корзину или ящик.

Плодосъемником можно раоотать стоя как на земле, так и на лестнице-стремянке.
