Полольники

Лункообразователи — корчеватели корневищ. Трудно удалять из почвы сорняки, корневища которых подобны моркови, особенно если они расположены у растения, например у куста земляники. Нередко на садовых участках встречаются конский щавель, осот, одуванчик, мать-и-мачеха, хрен и другие сорняки. Для их удаления используют различные лопаты, крючки-мотыги и другой инструмент. Но для этой же цели можно применить и лункообразователи, изображенные на рисунках 26 и 27.

Чтобы, например, удалить из почвы осот с корнем, нужно взять лункообразователь за рукоятку 1, установить ножи 4 над растением так, чтобы оно находилось между ними, затем ногой надавить на диск-опору 3, повернуть лункообразователь на 90 или 120°, как описано на стр. 21, и вынуть его из почвы — в нем окажется корневище. Нагибаться при этом не нужно, что очень облегчает труд людей, особенно старшего возраста. Корневище с почвой находится в лункообразователе подобно арматуре в железобетоне — удерживает одно другое от выпадения.

С помощью такого лункообразователи можно удалить из почвы любой сорняк или часть его.

Устройства для удаления корневищ сорняков. Для удаления из почвы корневищ осота и одуванчика можно использовать устройства, изображенные на рисунках 28 и 29. Каждое из устройств представляет собой заостренный стержень 3 (диаметр 8 мм, длина 800...900 мм) с рукояткой 4, изготовленной из трубы диаметром 22 мм, толщиной стенок 2 мм, длиной 200 мм, которая приварена к верхнему концу стержня 3. К стержню 3 приварен под углом нож 1 так, что верхняя часть его отстоит от стержня 3 на 50 мм, а нижняя — на 20...23 мм.

Нож 1 может быть плоским или изогнутым по радиусу и составлять 1/4 боковой поверхности усеченного конуса. Толщина изогнутого ножа 2 мм, плоского — 3 мм. Ножи заострены сбоку и снизу.

Чтобы удалить корневище, нужно установить заостренный конец стержня 3 у растения (корня) и, поворачивая за рукоятку 4, надавливать на нее, заглубляя нож I в почву на всю длину, затем повернуть нож вокруг корневища так, чтобы оно оказалось между 22

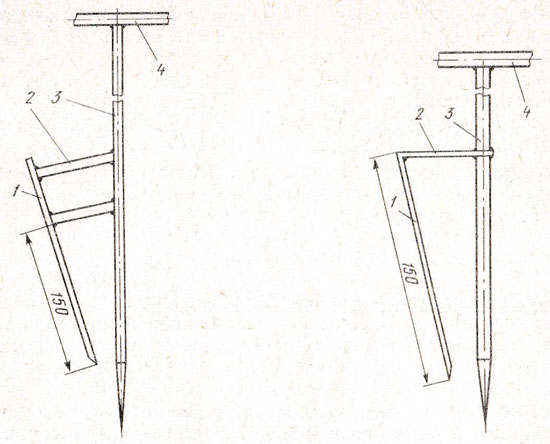

Рис. 28. Устройство с плоским ножом

I — нож; 2 — консоль; 3 — стержень;

Рис. 29. Устройство с изогнутым ножом для удаления корневищ из почвы: для удалений корневищ из почвы:

I — нож; 2 — консоль; 3 — стержень; 4 — рукоятка 4 — рукоятка


стержнем и ножом, после чего поднять инструмент из почвы — корневище будет извлечено.

Стержень 3 изготовляют из стали Ст 3, нож 1 — из такой же стали, но листовой, консоль 2 — из проката стали Ст 3 диаметром 8 мм или листовой стали Ст 3 толщиной 4 мм. Рукоятку 4 делают из трубы диаметром 22 мм. Масса одного устройства не превышает

1 кг.
