УСТРОЙСТВА ДЛЯ ОБРЕЗКИ КУСТОВ ЗЕМЛЯНИКИ

Обрезка садовой земляники, заключающаяся в удалении усов, старых листьев и цветоносов, одна из самых изнурительных операций. Каждый лист, ус приходится срезать вручную ножницами (ножом), сидя на корточках, стоя на коленях или нагнувшись. Некоторые садоводы скашивают серпом или косой все растения на грядке. Получается быстро, но при этом растения «страдают», так как удаляются здоровые стебли и листья (эту работу проводят обычно в июле, после плодоношения). Кусты только к осени, переболев, набирают силу, но и это еще не все. В результате такой операции земляника стареет на год — в середине куста образуется пустое место, куст как бы разрастается вширь раньше, чем положено, — происходит более раннее развитие пазушных почек.

Предлагаемое устройство (рис. 1) для обрезки листьев, усов и отплодоносивших цветоносов позволяет стоя, не нагибаясь и не приседая, с высокой производительностью (выше, чем при срезании серпом всего куста) обрезать больные и старые листья (они обычно окаймляют здоровую зеленую середину куста) и усы. Делается это так.

Кольцо 2 устройства прижимают к почве. Далее кольцо 9 с ножами 10 сапожного типа поворачивают вокруг кольца 2 и срезают при этом усы, листья и цветоносы.

На рисунке 1 изображено четырехножевое устройство для обрезки кустов земляники, на рисунках 2 и 3 — трехножевое. Устройства содержат неподвижный и поворотный узлы. В неподвижный узел (см. рис. 1) входят три детали. Они соединены электродуговой сваркой, выполненной в среде углекислого газа: четыре штыря-иглы I связаны снизу с прижимным кольцом 2, а сверху к нему приварены две неподвижные стойки 3. Штыри-иглы 1 изготовлены из проволоки диаметром 5 мм, длиной 120 мм, концы их снизу заострены. Диаметр прижимного коЛьца 170 мм. Сделано оно из стального проката (Ст 3) толщиной 2 мм (ширина заготовки 30 мм, длина 540 мм). Неподвижным стойкам (их две), выполненным тоже из стального проката (Ст 3) толщиной 2 мм (ширина заготовки 36 мм, длина 520 мм), после изгиба обоих концов в верхней части книзу придана для жесткости С-образная форма.

В подвижный узел I входят следующие детали, которые соединены сваркой (кроме опорной шайбы 4 и шплинта 5): опорная

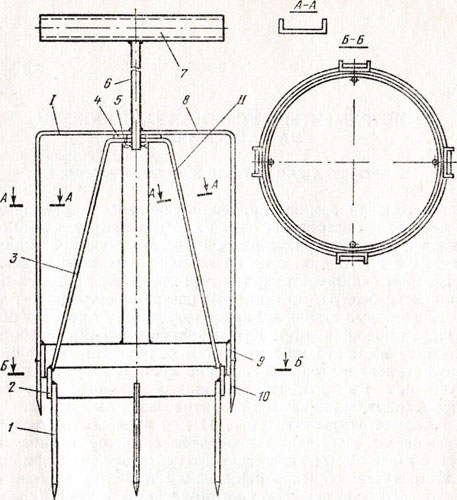

Рис. 1. Чвтырехножевое устройство для обрезки кустов земляники:

1 — штырь-игла; 2 и 9 — прижимное и поворотное кольца; 3 ив — неподвижная и поворотная стойки; 4 — опорная шайба; 5 — шплинт; 6 — стержень; 7 — ручка; 10 — нож; I и II — подвижный и неподвижный узлы





шайба 4 (из стального листа толщиной 2 мм, диаметром 30 мм, с отверстием диаметром 10 мм), шплинт 5 (из проволоки диаметром

2 мм), стержень 6 (из стального проката диаметром 10 мм, длиной 550 мм), ручка 7 (из трубы диаметром I/2", длиной 250 мм), поворотная стойка 8 (из четырех заготовок, отрезанных от стального листа толщиной 2 мм, шириной 36 мм, длиной 320 мм, которым для жесткости после гибки придана С-образная форма в сторону поворотного кольца 9), поворотное кольцо 9 из стального проката толщиной 2 мм (ширина заготовки 30 мм, длина 640 мм), ножи 10 (из инструментальной стали толщиной 3 мм, длиной 50 мм, шириной 30 мм, нижний конец их скошен под углом 45° и заточен). К верхнему концу стержня 6 приварена ручка 7, к нижнему — четыре поворотные стойки 8. К нижним концам стоек приварены поворотное кольцо 9 и четыре ножа 10, расположенные на расстоянии 186 мм один от другого по диаметру. Чтобы соединить неподвижный узел II с подвижным I, последний нужно надвинуть сверху на неподвижный узел так, чтобы конец стержня 6 с отверстием под шплинт прошел через опорную шайбу 4 и отверстие в верхней части (диаметр его 10 мм) неподвижной стойки 3, после чего соединение зафиксировать шплинтом 5.

Неподвижный узел (рис. 2) трехножевого устройства включает в себя втулку I (из стальной трубы диаметром 14 мм, длиной 50 мм), две согнутые под углом стойки 2 (из стального проката диаметром 8 мм, длиной заготовки 345 мм), опорное кольцо 3 (из стального листа толщиной 3 мм, шириной заготовки 20 мм, длиной 543 мм), четыре штыря-иглы 4 (из стальной проволоки диаметром 5 мм, длиной заготовки 120 мм, нижние концы ее заострены). Все детали соединены электросваркой.

В поворотный узел (рис. 3) трехножевого устройства входят следующие детали, которые также соединены электросваркой (кроме гайки М10): ручка I (из стальной трубы диаметром 1/2", длиной 300 мм), стержень 2 (из стального проката диаметром 10 мм, длиной заготовки 553 мм, на нижнем конце нарезана резьба М10), три консоли 3 (из стального проката диаметром 8 мм, длиной заготовки 84 мм), три ножа 4 (из использованных ножовочных полотен толщиной

3 мм, длиной 315 мм, нижние концы скошены под углом 30° к горизонту и заточены), кольцо 5 для связи концов ножей 4 (из стального проката диаметром 8 мм, длиной заготовки 620 мм), гайка М10 (не показана) .

При сборке трехножевого устройства для обрезки кустов земляники поворотный узел нужно надеть на неподвижный так, чтобы резьбовой конец стержня 2 поворотного узла вошел во втулку 1 неподвижного узла (см. рис. 2), после чего навернуть гайку М10 на конец стержня 2.

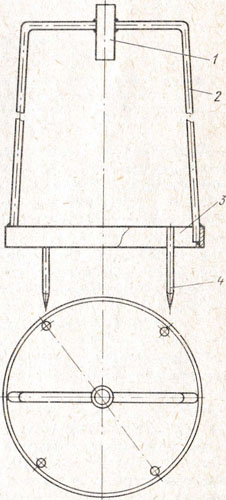

Рис. 2. Неподвижный узел трехножевого устройства дли обрезки кустов земляники:
1 — втулка; 2 — стойка; 3 — опорное кольцо; 4 — штырь-игла

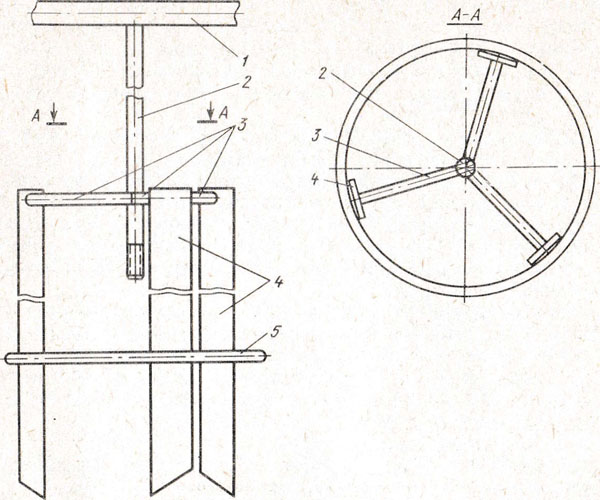

Рис 3 Поворотный узел трехножевого устройства для обрезки кустов земляники:
1 — ручка; 2 — стержень; 3 — консоли; 4 — ножи; 5 — кольцо



Пользоваться трехножевым устройством следует так: взяться двумя руками за ручку 1, поднять устройство и установить его на куст земляники. Затем надавить на ручку так, чтобы штыри-иглы

4 (см. рис. 2) вошли в почву, а опорное кольцо 3 придавило часть куста, подлежащую обрезке, и повернуть ручку на 120°. Обрезка закончена. Обрезанные листья, усы и цветоносы собрать граблями.

Изготовить предлагаемое устройство не сложно, нужна лишь электрическая сварка да некоторый слесарный инструмент (тиски, ножовка по металлу) и электродрель.
