Трелевочные тракторы являются самыми распространенными машинами на
трелевке леса. Они мобильны, маневренны, могут заезжать на лесосеку и
собирать поваленные деревья (хлысты) и перемещать (трелевать) их к
лесопогрузочному пункту. Применение их на трелевке ограничивается
уклонами трелевочных волоков и несущей способностью грунтов.
Тракторы для трелевки леса подразделяются по типу ходовых опор,
назначению и технологическому оборудованию для формирования перемещаемой
пачки леса. По типу ходовых опор трелевочные тракторы бывают гусеничные
и колесные, а по назначению — специальные трелевочные и общего
назначения (общепромышленные). Специальные тракторы приспособлены для
перемещения лесоматериалов в полупогруженном положении. Ходовая часть
этих тракторов эластична и позволяет лучше преодолевать препятствия.
Специальные тракторы имеют технологическое оборудование для формирования
пачки.
В настоящее время применяют трелевочные тракторы с канатной оснасткой
(рис. V.3,а), с гидроманипуляторами (рис. V.3, б, в) и клещевыми
захватами (рис. V.3, г, д).
На тракторах с канатной оснасткой установлены лебедка для формирования и
подтягивания пачки хлыстов (деревьев) и откидной погрузочный щит, на
который посредством чокеров и тягового каната, натягиваемого на барабан
лебедки, затаскивается передний конец пачки. Тяговый канат длиной 40—50
м на конце имеет петлю, в которую вставляется стопорное разрезное кольцо
(рис. V.4, а).
Чокер представляет собой отрезок каната длиной от 1,7 до 2,5 м и
диаметром 12—16 мм, имеющего на одном конце кольцо, на другом — крюк.
Чокер предназначен для зацепки деревьев, хлыстов или сортиментов.
Для устранения ручного труда и механизации процесса формирования пачки
на тракторе вместо погрузочного щита и лебедки установили
гидроманипулятор и зажимной коник. К тракторам с гидроманипуляторами
относятся ТБ-1 (рис.
V.3, б) на базе ТДТ-55А и ЛП-18А (рис. V.3, в) на базе ТТ-4.
Гидроманипулятор представляет собой неполноповоротную стрелу с рукоятью
и клещевым захватом двустороннего действия. Стрела закреплена на
колонне. Поворот стрелы на колонне осуществляется у трактора ТБ-1 двумя
гидроцилиндрами через цепную передачу, у трактора ЛП-18А одним
гидроцилиндром, шток которого закреплен в кронштейне колонны. Стрела
поворачивается у трактора ТБ-1 на угол 2,7 рад (173°), у трактора ДП-18А
на угол 2,09 рад (125°).
Трактор ТБ-1 применяют в лесонасаждениях со средним объемом хлыста до
0,4 м3. Вместо щита и лебедки на остове рамы установлен (помимо
гидроманипулятора) управляемый коник.
Коник (рис. V.4,б) на раме трактора ТБ-1 закреплен шарнирно и при
движении может качаться и поворачиваться вместе с пачкой относительно
продольной оси трактора, что обеспечивает хорошую его маневренность.
Удержание деревьев на конике производится канатами при помощи зажимных
рычагов, приводимых в движение гидроцилиндром. Одни концы каната
закреплены к верхним точкам шарнирно закрепленных рычагов коника, а
нижние, обогнув ролики гидроцилиндра, закреплены к остову коника. При
включении цилиндра канаты натягиваются, верхние рычаги поворачиваются и
дерево (пачка) зажимается. Возврат рычагов в исходное положение
происходит за счет пружин, вставленных в шарнире. Опорная часть коника
для лучшего сцепления с ним дерева (пачки) заостренная.

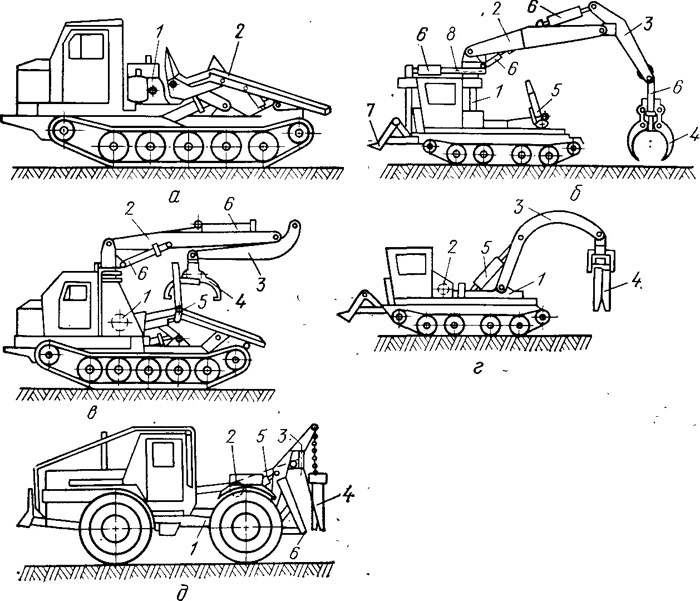

Рис. V.3. Трелевочные тракторы:
а — гусеничный трелевочный трактор ТТ-4: 1—
лебедка; 2 — откидной погрузочный щит; б и в — трелевочные тракторы с
гидроманипулятором ТБ-1 и ЛП-18А; 1 — поворотная колонка;
2 — стрела; 3 — рукоять; 4 — клещевой захват; 5 — коник; 6 —
гидроцилиндры; 7 — бульдозерный нож; 8 — цепная передача; г и д —
гусеничный и колесный трактор с клещевым захватом ЛТ-89 и ЛТ-157: 1 —
рама; 2 — лебедка; 3 — стрела (арка); 4 — клещевой захват; 5 —
гидроцилиндр; 6 — упорный щит
При формировании пачки, грузовом движении и разгрузке зажимной
шарнирно-рычажный коник имеет следующие перемещения: свободный поворот
коника на раме вокруг вертикальной оси; ограниченный гидроуправляемым
фиксатором поворот коника вокруг вертикальной оси в пределах 3,14/15 рад
(12°) при разгрузке пачки; свободный при грузовом ходе и управляемый при
разгрузке пачки поворот коника до я/6,5 рад (42°) вокруг горизонтальной
оси; управляемый поворот зажимных рычагов на осях кронштейна основания
коника.
Перед началом загрузки открываются зажимные рычаги коника, а сам коник
переводится в рабочее положение — откидывается назад при помощи
гидроцилиндра в положение, при котором деревья (хлысты) укладываются
одновременно на ножевой упор и на ролик; угол поворота от вертикали
равен я/7 рад (26°).
Сформированная пачка зажимается на конике и транспортируется к
лесопогрузочному пункту. При .зажиме пачки петлей каната гидроцилиндр
поворота автоматически устанавливается в плавающее положение, благодаря
чему трактор может поворачиваться относительно пачки. Во время разгрузки
пачки рычаги захвата расходятся и гидрофиксатором коник наклоняется
вперед на угол 3,14/11,5 рад (16°) вместе с горизонтальным роликом,
который приподнимает пачку и при движении трактора вперед она свободно
соскальзывает с коника. Этим же гидрофиксатором коник фиксируется при
обратном движении на лесосеку. Гидравлическая система трактора ТБ-1
обеспечивает работу всех рабочих органов для выполнения соответствующих
операций и включает в себя силовую (насосы), распределительную
(распределительная, контрольно-регулирующая, предохранительная и
вспомогательная аппаратура) и рабочую цепи (гидроцилиндры). Управляя
гидрораспределителями, рабочая жидкость подается к соответствующим
рабочим органам для исполнения соответствующих движений. Для
предохранения привода, стрелы, рукояти и механизма поворота от
перегрузок при резких их остановках и воздействия динамических сил в их
цепи включены разгрузочные клапаны. Рабочее давление в гидросистеме
составляет 9,8 МПа.
Трактор ЛП-18А (см. рис. V.3, в) применяют в крупномерных
насаждениях. Он оснащен гидроманипулятором и щитом с увязочным
устройством для набора и перемещения пачки деревьев (хлыстов). Щит
служит основанием для увязочного устройства и грузовой площадкой и может
быть использован для выравнивания комлей и штабелевки хлыстов на
лесопогрузочном пункте.
