Валочно-трелевочная машина ВТМ-4

Валочно-трелевочная машина ВТМ-4

Валочно-трелевочная машина ВТМ-4 предназначена для валки деревьев и трелевки их на лесопогрузочный пункт. Базой машины является трактор ТТ-4. Технологическое оборудование включает механизмы: срезания деревьев с подвеской, направленной валки деревьев, погрузки и формирования пакета, удержания пакета на конике в процессе трелевки. Помимо указанных механизмов, на машине имеется бульдозерная установка со снегоочистителем, ограждение кабины, гидросистема. С трактора ТТ-4 сняты погрузочное устройство, лебедка; раздаточная коробка заменена на новую для приводов насосов, доработана рама трактора для компоновки и размещения технологического оборудования.

Машина ВТМ-4 (рис. V.1, б) должна двигаться по кромке леса слева по ходу движения. Подойдя к дереву, оператор при помощи рычагов управления и исполнительных органов, открывает обвязочный рычаг 3, опускает на землю приемопогрузочный рычаг 6, подводит к дереву цепной пильный аппарат 5 и рычаг 4 направленной валки. При срезании дерева рычаг 4 давит на него в сторону валки, по окончании пропила оно падает на рычаг 6, который поднимает его комель на коник 1, а рычаг 3 при помощи гидроцилиндра 2 поворачивается и канатом охватывает комель (пачку деревьев), затем лебедка натягивает канат и зажимает его. Спереди машины подвешена бульдозерная установка со снегоочистителем 7.

Механизм срезания деревьев, как и у валочно-пакетирующей машины ЛП-19, представляет собой консольную цепную пилу с гидроприводом и крепится к вертикальной подвеске, которая обеспечивает его вертикальное перемещение при помощи гидроцилиндра. Вертикальная подвеска закреплена на конце выдвижной горизонтальной телескопической балки, которая приводится в движение гидроцилиндром. Пильный механизм выдвигается в сторону от машины на расстояние 1,2 м. Максимальный диаметр срезаемых деревьев 1,2 м. Скорость срезания пильного цепного механизма 15 м/с. Вертикальное перемещение пильной шины от уровня опорной поверхности гусениц (ниже уровня земли) 40 мм.

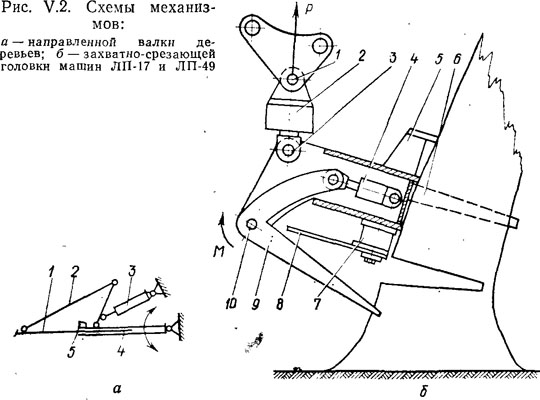

Механизм направленной валки дерева (рис. V.2, а) представляет собой телескопическую конструкцию, состоящую из
поворотной 4 и выдвижной 1 балок, системы рычагов 2, амортизационных устройств 5 и гидроцилиндра 3.

Валочно-трелевочные машины ЛП-17 и ЛП-49 предназначены для валки деревьев, формирования пакета и его трелевки. Базовой машиной ЛП-17 является трактор ТДТ-55А, а ЛП-49 — трактор ТТ-4. По конструкции технологического навесного оборудования машины одинаковы и отличаются друг от друга только параметрами. На раме трактора позади кабины (рис. У.1,г) установлена поворотная колонна со стрелой и рукоятью, оканчивающейся подвеской захватно-срезающей головки. Подвеска (рис. V.2, б) с поворотным гидроцилиндром является звеном пантографной системы гидроманипулятора и

при любых его положениях не меняет своего положения относительно рамы базовой машины. Захватно-срезающая головка при помощи шарнира 1 подвешена к поворотному цилиндру. Два гидроцилиндра поднимают и опускают стрелу, а один гидроцилиндр поворачивает рукоять.

Захватно-срезающая головка (см. рис. V.2, б) при спиливании дерева валит его за счет момента, развиваемого вертикальной грузоподъемной силой манипулятора и моментом М, развиваемым рычагом 9 от гидроцилиндра. Рычаг 9 поворачивается вокруг шарнира 10, закрепленного в корпусе головки. Рычаг совместно с гидроцилиндром 4 и упором 5 представляют собой домкрат и обеспечивают направленную валку дерева. Моменты, развиваемые рычагом и манипулятором, могут действовать одновременно и раздельно. Рычаги 6 захватывают и удерживают дерево гидроцилиндрами (на рисунке не показано)

Дерево спиливается цепным пильным аппаратом 8 консольного типа, приводимым в движение гидродвигателем 7, а пильная шина надвигается гидроцилиндром (на рисунке не показано). Производительность чистого пиления составляет 330 см2/с. Толкающий момент при валке дерева с гидродомкратом составляет 72 кН * м. Головка поворачивается в вертикальной плоскости вокруг шарнира 3, гидроцилиндром 2 она поворачивается в горизонтальной плоскости. Гидроцилиндр вместе с головкой подвешены на шарнире 1 к рукояти гидроманипулятора.

Поворот захватно-срезающей головки вокруг вертикальной оси составляет 3,8 рад (220°), вокруг горизонтальной оси 2,09 рад (120°). Коник, установленный на машине, представляет собой аналогичную конструкцию с коником трактора ТБ-1 (см. рис. V.4, б). Щит машины защищает задний мост от повреждений и несет на себе ролик, который облегчает сброс деревьев с коника машины. Бульдозерная установка позволяет выравнивать торцы комлей в пачке после ее сброски.
