Пилы для поперечной распиловки дерева

Пилы для поперечной распиловки имеют зубчатый венец, показанный на рис. II.6, а и б. Кромки 1—2, 1—3, 4—5 и 4—6 называются боковыми режущими кромками; кромки 1—4 носят название короткой режущей кромки.

При движении пилы по направлению, указанному на рис. II.6, а стрелкой, боковая кромка 1—3 производит резание
в торец, формируя стенку пропила и производя основную работу; кромка 1—2 в данном случае не работает. При обратном направлении движения пилы резание в торец и формирование стенки пропила производятся кромкой 1—2 вторая боковая кромка работать не будет. Короткая режущая кромка 1—4 при движении пилы в любую сторону производит поперечно-торцовое резание, формируя дно пропила.

Каждая режущая кромка зуба имеет свои угловые величины, характеризующие условия резания. Боковая режущая кромка имеет угол заострения В (называемый углом заточки), образующийся при пересечении грани 1—4—6—3 с плоскостью полотна пилы (1—2—3); задний угол боковой режущей кромки  а=0, так как он образуется двумя параллельными плоскостями— плоскостью полотна пилы и стенкой пропила. Таким образом, угол резания боковой режущей кромки.  Отсутствие заднего угла приводит к неблагоприятным условиям работы этой кромки — появляется трение задней грани о стенку пропила.

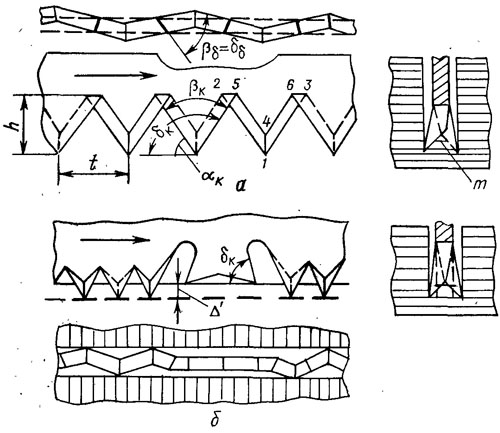

Рис. II.6. Зубчатый венец пил для поперечной распиловки: а — с трехграииым зубом без скалывающего зуба; б —то же со скалывающим зубом


Для уменьшения трения и предотвращения зажимов полотна пилы в пропиле зубьям пил придается развод. При разводе зубья отгибаются поочередно в правую и левую сторону, благодаря чему ширина пропила оказывается большей, чем толщина

пилы, и поэтому трение боковой грани зуба о стенку пропила сводится к минимуму.

Величина угла боковой (косой) заточки режущей кромки принимается в пределах я/3— я/2,5 рад (60—72°), причем меньшие значения принимают при пилении древесины мягких, а большие'—при пилении древесины твердых пород.

Короткая режущая кромка имеет контурные углы: заострения рк, задний ак и резания бк. Зубчатый венец, показанный на рис. II.6, а, предусматривает возможность работы пилы в обе стороны, т. е. при движении как по направлению стрелки, так и в обратную сторону. Вследствие этого зубья пилы получат вид равнобедренного треугольника, а угол резания короткой режущей кромки 6К будет больше я/2 рад (6К>90°).

При величине угла заострения рк = я/3 рад (60°) величина угла резания 6K для короткой режущей кромки составляет приблизительно 2я/3 рад (110—120°), т. е. условия резания, с точки зрения возникающих усилий, оказываются неблагоприятными. При поперечном пилении, когда 6К<я/2 рад (бк<90°), короткая режущая кромка и передняя грань зуба наряду с резанием отрывают волокна от нижележащего слоя древесины, в результате чего пропил получается не чистый, а мшистый. Особенно большая мшистость пропила получается при больших углах заострения рк.

Совершенно иное положение наблюдается при бк>я/2 рад (6К>90°). Короткая режущая кромка и передняя грань зуба наряду с резанием прижимают волокна к нижележащему слою древесины, волокна не отрываются, пропил получается чистым. Таким образом, симметричная форма зуба в виде равнобедренного треугольника приводит к некоторому увеличению усилия резания, но зато дает чистый пропил и позволяет работать пилой в обе стороны.

Применение для поперечной распиловки несимметричных зубьев с 6к<я/2 рад (6К<90°) приводит к некоторому снижению усилия резания, но зато дает мшистый пропил, причем пиление в этом случае может производиться только в одну сторону.

При поперечной распиловке зубья, имеющие развод, двигаются в пропиле, прорезая на дне его две канавки треугольного сечения. При сравнительно небольшой ширине пропила гребень т, получающийся в пропиле, скалывается этими же самыми зубьями, и середина дна пропила остается плоской. Если же ширина пропила большая, то гребень на дне пропила, имеющий в этом случае трапециевидное сечение, не может быть сколот обычными зубьями, вследствие чего усилие резания сильно возрастает. Для скалывания гребня, полученного на дне пропила, а также для транспортирования опилок вдоль пропила применяют стружкообразующий, так называемый скалывающий зуб. Скалывающий зуб (рис. 11.6,6) не имеет боковой заточки и развода на сторону, а угол резания б = 6к делается несколько

меньше 3,14/2 рад (90°), благодаря этому облегчается скалывание трапециевидного гребня на дне пропила и улучшаются условия транспортирования опилок, которые в этом случае не только не прижимаются ко дну пропила, но даже несколько приподнимаются со дна. Отсутствие боковой заточки у скалывающего зуба исключает прижим опилок к стенкам пропила. Скалывающие зубья приспособлены только для транспортирования опилок и скалывания гребня на дне пропила. С целью исключения подхватывания ими не перерезанных режущими зубьями волокон их делают по высоте на 0,5—1 мм меньше режущих.

Высота зубьев поперечных пил h— (0,7-1,2) (где t — шаг зубьев пилы) принимается равной от 16 до 60 мм. Шаг зубьев принимают в зависимости от чистоты обработки стенок пропила. При чистой обработке в столярных изделиях принимают мелкий шаг; при поперечной распиловке круглых лесоматериалов, где допускается грубая обработка, берут больший шаг зубьев.
