Пилы для продольной распиловки дерева

Пилы для продольной распиловки дерева

Пилы для продольной распиловки по форме бывают круглые и с прямоугольным полотном. Пилы с прямоугольным полотном (рис. II.8, а) применяют в лесопильных рамах и ленточнопильных станках в виде бесконечной ленты.

Продольные пилы в основном имеют зубчатый венец, форма которого изображена на рис. 11.8,6 и в.

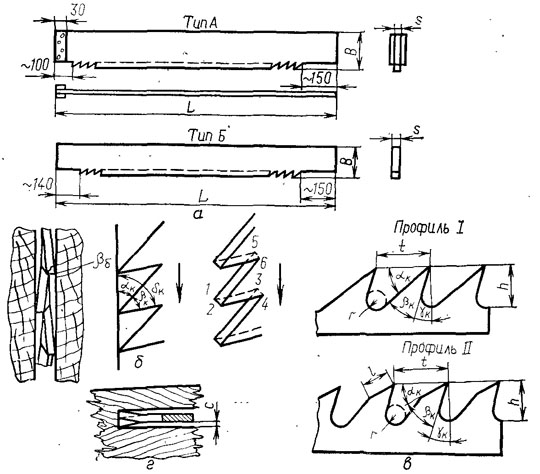

Рис. II.8. Пила и элементы зубчатого венца для продольного пиления: а — типы пил; б — элементы зубьев; в — профили зубьев; г — уширение пропила

Каждый зуб, имеющий три режущие кромки, основную работу выполняет короткой режущей кромкой 1—2, производящей резание в торец. Боковые режущие кромки 1—3 и 2—4 произ-

водят поперечное резание (рис. 11.8,6). Короткая режущая кромка имеет углы: заострения рк, задний ак и резания бк.

Ввиду того что короткая режущая кромка производит резание в торец, угол резания 6К делается меньше л/2 рад (в пределах 65—70°) и пила может работать только в одну сторону.

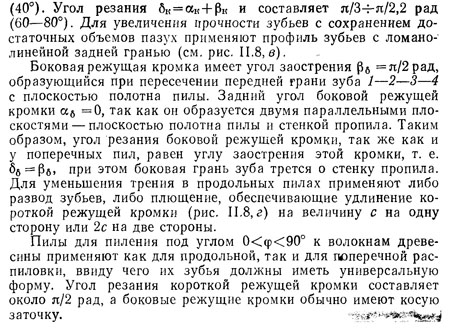

Для того чтобы вместимость межзубовых пространств (пазух) зубьев не была слишком мала и опилки могли разместиться в пазухах зубьев, задний угол ак (рис. II.8, в) принимается равным л/12-л/6 рад (15-30°). Прочность зуба требует, чтобы угол заострения Вк был не меньше 3,14/4,5 рад
