Определение основных параметров цепных пильных аппаратов для обработки дерева

К основным параметрам цепных пильных аппаратов относятся: тип и размеры пильной цепи, размеры пильной шины, скорости резания и подачи, размеры звездочек.

Тип и размеры пильной цепи являются одним из основных факторов, определяющих размеры и конструкцию остальных частей пильного аппарата. Большое значение имеет шаг цепи t: для моторных инструментов /=10-f-15 мм, для станков и машин t = 20-т-30 мм. Следует иметь в виду, что с увеличением шага пильной цепи возрастают размеры и масса приводного механизма, что особенно важно для ручных моторных инструментов.

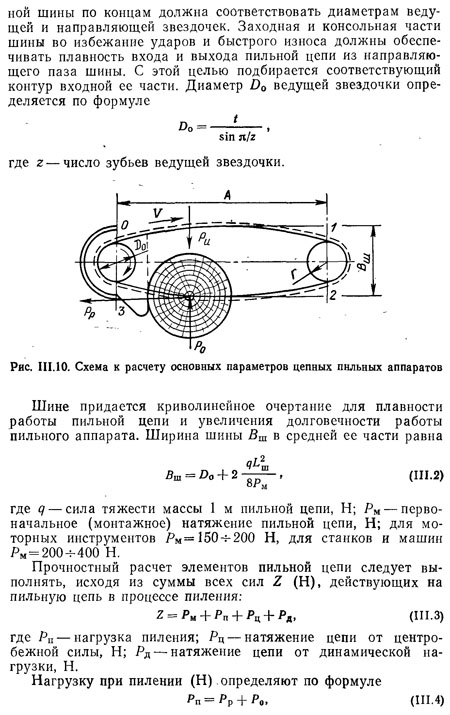

Расстояние А между центрами осей ведущей и направляющей звездочек (рис. III. 10) определяется требуемой длиной пильной шины. Для нормальной работы пильной цепи должно соблюдаться условие: А — (30-50) t, где t — средний шаг пильной цепи по шарнирам.

Число зубьев 2 ведущей звездочки определяется скоростью пильной цепи, ее шагом, высотой пильной шины со стороны ведущей звездочки и находится в пределах 6<z<15. Меньшие значения 2 принимаются для моторных инструментов, большие— для станков и машин.
