Цепные пильные аппараты срезающих устройств валочных и валочно-пакетирующих машин для обработки дерева

Многооперационные машины, применяемые на лесосечных работах для валки и пакетирования леса, оснащены срезающими устройствами — цепными пильными аппаратами консольного типа.

В качестве режущего органа приняты пильные цепи, смонтированные на пильных шинах (см. рис. III.4) различных размеров. Приводом пильной цепи служат главным образом гидромоторы, а механизмом надвигания пильного аппарата — гидроцилиндры, зубчатые рейки и другие механизмы, приводимые в движение от гидросистемы трактора.

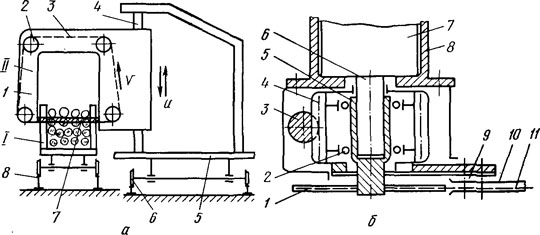

Рис. III.9. Схемы: а — цепной раскряжевочной установки ЛО-67; б — механизма срезания валочных и валочно-пакетирующнх машин

На рис. 111.9,6 показана схема механизма срезания валочных, валочно-трелевочных и валочно-пакетирующих машин.
В стальном корпусе 8 крепится гидромотор 7, на валу 6 которого насажена втулка 5, на конце ее закреплена ведущая звездочка 1 для привода пильной цепи 11, которая движется по пильной консольной шине 10. На втулке 5 и подшипниках 2 насажена шестерня 4, которая соединена посредством кронштейна с пильной шиной при помощи соединительного и натяжного у№-* ройства 9. Надвигание пильной шины в процессе пиления и возврат ее в исходное положение осуществляются поворотом шестерни 4, которая находится в зацеплении с зубчатой рейкой 3, приводимой в движение гидроцилиндром.
