Моторные сучкорезки предназначены для спиливания сучьев с поваленных деревьев. В зависимости от принятого технологического процесса (см. гл. I, § 1) сучья обрезают на лесосеке или нижнем складе.

Для механизации обрезки сучьев на лесосеке применяют бензиномоторную пилу «Тайга-214», МП-5 «Урал-2», бензиномоторные сучкорезки типа БС-1. На нижних складах для этих работ применяют электросучкорезки РЭС-2, на смену которым разработана новая электросучкорезка РЭС-6 (ЛП-29) с цепным пильным аппаратом. Моторные сучкорезки могут быть использованы также на подготовительных работах для спиливания кустарника и подроста, при подготовке лесосек к рубке, расчистке площадей, на прорубке трасс и просек, выполнении ряда лесохозяйственных работ.

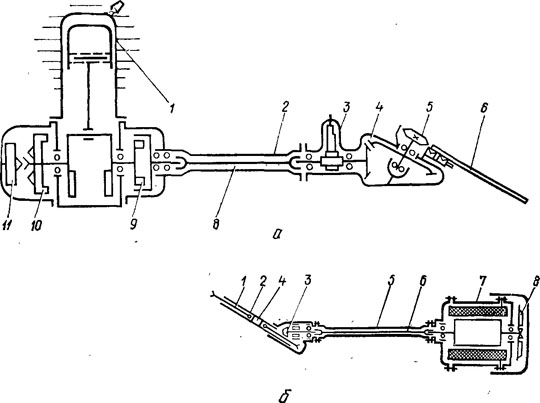

Рис. III.6. Кинематические схемы моторных сучкорезок: а — бензииомоториой БС-1; б — электромоторной РЭС-2

Бензиномоторная сучкорезка БС-1 (рис. III.6, а)—-.одиночного управления. Основными узлами являются: бензиновый двухтактный двигатель 1, муфта сцепления центробежного типа 9, полая штанга 2 с промежуточным валом 8 внутри, конический редуктор 4, цепной пильный аппарат 6 консольного типа с пильной цепочкой ПЦУ-10,26, несъемный стартер 11,
маховик с вентилятором 10. В отличие от двигателя пилы МП-5 " «Урал-2» двигатель БС-1 короткоходовой, т. е. отношение хода поршня к диаметру цилиндра равно 0,91. Это позволило увеличить частоту вращения двигателя без повышения скорости движения поршня.

Карбюратор — беспоплавковый, мембранного типа, снабжен топливным насосом, что позволяет двигателю устойчиво работать в любом положении. Двигатель запускается стартером, а останавливается закрытием воздушной заслонки карбюра- '
тора. Устройство муфты сцепления и стартера такое же, как и
в бензиномоторных пилах.

Редуктор — конический, хвостовик вала ведущей шестерни
соединен с промежуточным валом, а на конце вала ведомой
шестерни закреплена ведущая звездочка 5 пильной цепи. Второй конец промежуточного вала соединен с ведомой частью
муфты сцепления двигателя. Внутри корпуса установлен масляный насос 3 системы смазки пильного аппарата. Из масляного бака, установленного на двигателе, масло по трубопроводу в штанге подается к насосу, а от него по системе отверстий в смазочный канал к трущимся частям пильного аппарата.

Насос плунжерного типа приводится в движение от ведущей шестерни редуктора посредством червячной передачи. Плунжер, совершая вращательное и возвратно-поступательное движение, нагнетает масло из масляного бачка в корпус насоса, откуда оно по системе отверстий подается к пильному аппарату.

К двигателю прикреплены две рукоятки: задняя пистолетного типа, снабженная рычажком для управления дросселем карбюратора, и передняя дугообразная, позволяющая рабочему удерживать сучкорезку в удобном для работы положении.

Пильная цепь марки ПЦУ-10,26 движется со скоростью 13 м/с (скорость резания), производительность пиления 50 см2/с, масса сучкорезки 8 кг.

В условиях нижних складов, где имеется источник электроэнергии, целесообразнее применять электросучкорезки РЭС-2 (рис. III.6, б). Электросучкорезка РЭС-2 одиночного управления, дисковая, состоит из электродвигателя 7, редуктора 3, пильного аппарата 1, полой штанги 5 с промежуточным валом 6 внутри, электровыключателя, отрезка кабеля с соединительной муфтой на конце. Электродвигатель по конструкции актив- jj ной части аналогичен электродвигателю пилы ЭП-К6. На одном конце вала ротора крепится вентилятор 8 для охлаждения двигателя, на другом — имеются шлицы для соединения вала ротора с промежуточным валом. Вал вторым концом соединен с ведущим валиком плоскоконического редуктора, приводящего во вращение пильный диск. Ведомая шестерня редуктора плоская, зубья ее нарезаны на диске, несущем на себе зубчатый венец с Г-образными зубьями. Зуб крепится к диску двумя за-

клепками. Пильный диск вращается на роликах 4 и помещается между щеками 2, прикрепленными к корпусу редуктора и соединенными между собой заклепками в местах крепления подшипника. Благодаря внецентренному приводу пильным диском можно срезать сучья толщиной, равной 2/з его диаметра.

Полая штанга крепится с одной стороны к корпусу электродвигателя, с другой — к корпусу редуктора и служит рукояткой. К корпусу редуктора крепится упор.

Электровыключатель РЭС-2 ползункового типа, двухфазный, автоматический. Третий фазовый провод соединен непосредственно с выходным концом обмотки статора электродвигателя. Конец нулевого провода крепится к массе двигателя в рукоятке.

Диаметр спиливаемых сучьев 120 мм, мощность двигателя

1,7 кВт, скорость резания 23 м/с, масса 8,8 кг. Электросучко-резка РЭС-6 с цепным пильным аппаратом позволяет спиливать сучья диаметром до 150 мм. Мощность двигателя 1,8 кВт при частоте тока 400 Гц. Скорость резания 16,5 м/с. Масса сучкорезки 6,3 кг.
