Гидравлическая вайма ВДГ

Гидравлическая вайма ВДГ с четырехсторонним обжимом для сборки дверных полотен изображена на рис. 521. Ее устанавливают на автоматической поточной линии сборки и обработки дверных полотен, но вайма может быть использована как самостоятельная сборочная вайма на предприятиях, изготовляющих двери.

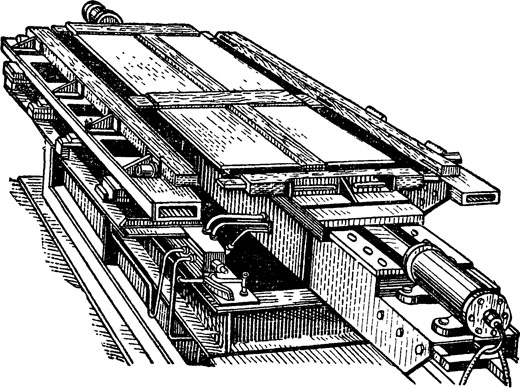

Рис. 521. Гидравлическая вайма ВДГ:
1 — насос, 2 — лопастный насос бака, 3 — электродвигатель, 4 — станина, 5 — направляющие, 6 — подъемные ролики, 7 — продольные линейки, 8 — упоры, 9 — штоки цилиндров, 10 — стол, 11 — сменные ограничители, 12 — швеллеры с направляющими, 13— фиксаторы, 14 — поперечные линейки, 15 — цилиндр, 16 — консольные швеллеры

Гидравлическая вайма состоит из станины со столом, продольных линеек с фиксаторами, цилиндрами и валом, поперечных линеек, подъемных роликов и гидравлической системы.

Фиксаторы направляют положение брусков, обеспечивая вход шипов в гнезда.

Все узлы ваймы монтируют на станине, а бак для масла, электродвигатель и насос — непосредственно на полу.
Линейки можно переставлять и тем самым обеспечивать сборку дверных полотен всех размеров. Движение линеек и обжим вертикальных брусков дверного полотна осуществляется при помощи цилиндров.

Для съема с ваймы собранного дверного полотна служат подъемные ролики, смонтированные на четырех рычагах, закрепленных на валу. Валы соединены с цилиндром, при помощи которого поднимаются ролики. В зависимости от ширины собираемого дверного полотна переставляют и ролики. При повороте валов рычаги с роликами поднимаются и приподнимают дверное полотно.

Гидравлическую вайму обслуживают двое рабочих. Один из них управляет ваймой, обеспечивая последовательный пуск, а второй следит за уложенными деталями, выправляя положение брусков и филенок легкими ударами молотка.

Вертикальные бруски обвязки укладывают на продольные линейки и надвигают крайними гнездами для шипов на штыри пружинных откидных фиксаторов. Верхний и нижний поперечные бруски обвязки укладывают с намазанными клеем шипами на поперечные линейки, а средние бруски (вертикальные и горизонтальные) помещают в специальные гнезда, образованные сменными ограничителями стола ваймы.

Рис. 522. Положение брусков и филенок дверного полотна перед сборкой

На сменные опорные фиксаторы стола ваймы укладывают филенки (рис. 522). (Во время раскладывания брусков и филенок рычаг управления золотником ставят в положение, при котором электродвигатель выключен, линейки раздвинуты и ролики опущены.

По окончании раскладки брусков рычаг переводят в положение, при котором происходит сжим поперечных линеек, а затем рычаг переводят для сжима продольных линеек. После четырехстороннего обжима дверного полотна сверлят отверстия для нагелей, намазывают их клеем, забивают нагели и клинья, а рычаг управления переводят в положение для разжима линеек.

По возвращении линеек в прежнее свободное положение рычаг управления переводят, чтобы ролики поднялись, дверйое полотно снимают с ваймы, а затем рычаг управления переводят в первоначальное положение для следующей сборки.

Применение гидравлической ваймы ВДГ улучшает процесс сборки дверных полотен, устраняет предварительную c6оpкy их и обеспечивает высокое качество собираемых дверных полотен за счет четырехстороннего сжима и надежной фиксации брусков. Производительность труда при этом значительно повышается, так как сборка производится всего 2—4 мин.

Привод рабочих и вспомогательных механизмов в вайме гидравлический. Этот привод имеет значительные преимущества по сравнению с приводами других вайм, как, например, пневматическими. Все механизмы управляются одной рукояткой, силовые элементы устройства несложны и компактны, в работе вайма бесшумна и обеспечивает плавное сжатие и регулирование давления.
