Филенки для рамочных дверей

Филенки для рамочных дверей могут быть дощатые, из фанеры или из твердых древесно-волокнистых и древесно-стружечных плит. Дощатая филенка представляет собой щит, склеенный из отдельных досок. Толщина дощатых филенок 22 мм.

При проектировании и строительстве жилых и гражданских зданий ГОСТ 6629—58 допускалось изготовление и применение филенчатых дверей до января 1960 г., а в дальнейшем рекомендованы гладкие деревянные двери щитовой конструкции как наиболее экономичные и удобные в эксплуатации. Однако при наличии в настоящее время большого количества филенчатых дверей в жилых и гражданских зданиях и учитывая, что еще

довольно продолжительное время необходимо будет производить как замену отдельных полотен, так и ремонт их, столяр должен знать технологию их изготовления.

При изготовлении наплавной филенки в щите отбирают по периметру профиль на фрезерном станке. До сборки обе пласта щита должны быть прошлифованы.

Изготовление филенки из фанеры значительно проще. Для этого из фанеры вырезают по размеру филенки и шлифуют.

Из древесно-волокнистых плит филенка получается после их раскроя на заготовки требуемых размеров.


Рис. 516. Соединение филенок с обвязкой в дверных полотнах:
а — в паз с простой калевкой, б — в паз с окладными калевками, в — на полуторцовую рейку с окладными калевками, г — в рамку

Филенки вставляют в пазы, выбранные во внутренних кромках обвязок и средников (рис. 516).

Иногда бруски обвязки изготовляют прямоугольными с пазом, а для украшения вставленную филенку обкладывают с обеих сторон рейками с отобранной калевкой. Эти рейки — окладные калевки — крепят к обвязке тонкими гвоздями — шпильками.

Филенчатые двери могут иметь две, три и более филенок в одном полотне (рис. 517).

Рис. 517. Двупольная филенчатая дверь: а — общий вид, б — верхний узел, в — средний узел, г — нижний узел

Большинство деталей, как например, вертикальные бруски обвязки, вертикальные средники, обычно по ширине не раскраивают, так как их заготовляют по размеру в лесопильном цехе. Если детали изготовляют из необрезного пиломатериала, то необходимо произвести раскрой по ширине.

Сучки в заготовках заделывают до строгания. Не разрешается заделывать сучки на профильной части, в местах соединения брусков, прирезки дверных приборов и в наружных дверях. Стоемные бруски глухих дверных полотен строгают сначала с одной стороны — лицевой на фуговальном станке, а затем обрабатывают остальные три стороны одновременно на четырехстороннем станке.

На одной кромке отбирают шпунт под филенку и калевку, а другую кромку строгают прямыми ножами. Для полусветлых дверей в стоемных брусках шпунт не выбирают. Шпунт для филенки и четверть для вставки стекла отбирают на фрезерном станке. Гнезда под шнпы долбят на цепнодолбежном станке.

Верхние горизонтальные бруски изготовляют в большинстве случаев в кратных размерах. Бруски зашиповывают на двухсторонних шипорезных станках.

Нижний горизонтальный брусок имеет ширину до 300— 400 мм, поэтому его приходится склеивать из нескольких брусков. Бруски делают с припуском на строгание.

После раскроя и заделки сучков бруски поступают на фуговальный станок для фугования пласти и кромки, затем их склеивают на конвейерно-клеильной вайме. Склеенные щитки для нижнего бруска выдерживают в цехе в течение 24 час., затем

опиливают на круглопильном станке с кареткой по периметру в размер. После опиливания бруски строгают на рейсмусовом станке с двух сторон. Нижний брусок должен быть абсолютно чистым, не иметь заколов, непрострожки и вырывов. Простроганный нижний брусок поступает на шипорезный станок для зашиповки. Отборка шпунта, калевки, выборка потемка производится на фрезерном станке. Средние вертикальные бруски обрабатывают так же, как стоемные бруски.

Для средних вертикальных брусков могут быть использованы отбракованные стоемные бруски.

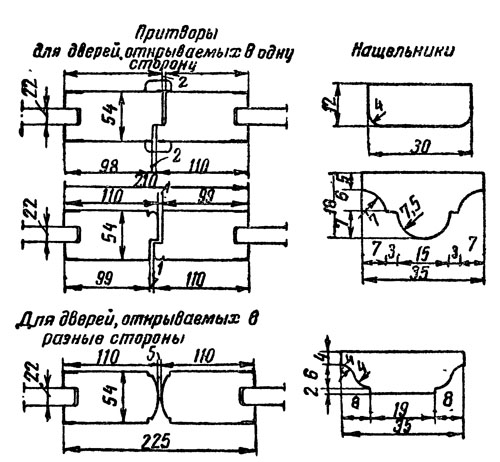

Рис 518. Притворы дверей и типы притворных планок (нащельников)

Угловые соединения обвязок и соединения средников с обвязками выполняют одинарными или двойными сквозными шимми на клею и закрепляют нагелями.

Угловые и срединные соединения обвязок дверных полотен при толщине брусков от 44 до 54 мм выполняют на два шипа, а при толщине брусков свыше 54 мм — на три шипа.

Филенки в дверях могут быть заменены стеклами. В этом случае в рамки филенок вставляют горбыльки для укрепления в них стекол.

В двупольной двери образуемую между двумя полотнами щель — притвор закрывают с обеих сторон нащельниками, называемыми иногда губками, притворными планками или шта-пиками (рис. 518). Иногда притвор оформляют без нащельни-ка с выборкой четверти, которая маскирует щель в притворе. Открывающиеся в обе стороны двери не имеют нащельников, а притвор их оставляют с зазором 5 мм.

Для предохранения нижнего бруска обвязки дверного полотна от порчи при ударе ногой к нему прибивают защитный брусок — плинтус, а на входных дверях обивают цветным листовым металлом или слоистым пластиком.
