Станок СВГ для выборки гнезд под петли



Станок СВГ для выборки гнезд под петли (рис. 530) имеет станину, состоящую из двух соединенных между собой стяжками тумб. На станине смонтированы приемный стол, колонки
и суппорты с долбежными головками. Передвижение суппортов производится цепной передачей и парой конических шестерен. Для установки детали на приемном столе имеются упоры — ограничители и стойки прижимов. Для выборки гнезд в широких изделиях имеется прикрепленный к приемному столу откидной стол.





Подача и обратный ход долбежной головки производится гидроприводом, расположенным в правой тумбе станка.

Электроаппаратура размещена в нише станка. Управление находится с фронтальной стороны станка в удобном для работы месте. Наибольшая длина обрабатываемого материала 2300 мм; наибольшая ширина 800 мм; наибольшая толщина 180 мм наибольшая длина обрабатываемого гнезда 125 мм; наибольшая ширина 35 мм; вес станка 950 кг.

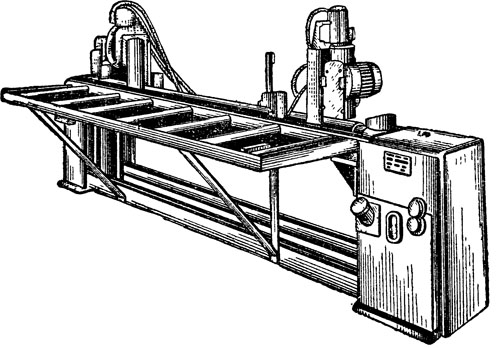

Рис. 530. Станок СВГ для выборки гнезд под петли





Этот станок имеет преимущество перед ранее выпускавшимися в том, что гидроприводом осуществляется перемещение долбежных головок и зажим детали.

Замок врезают на высоте0,9 м в притворной брусок открывающегося полотна, но так, чтобы гнездо не пришлось против средника.

Гнездо для замков размещают по шаблону конструкции И. В. Кусова (рис.531).
Для сверления гнезд под замки на большом деревянном столе устанавливают электродвигатель со сверлильным патроном, действующим по принципу горизонтального сверлильно-пазовального станка (рис. 532). Для выборки гнезд под замки СУ-1 треста «Мосэнергострой» применяется электро-долбежник И-1, переоборудованный по предложению слесарей Б. Кулемина и И. БиБ. Кулемина и И. Би-лущенко. Для модернизации долбежника удаляется подъемный механизм с рычагами и другими деталями, а направляющая фрезерная линейка укорачивается примерно на Vз длины. Затем рабочую цепь инструмента закрывают кожухом на высоту, равную глубине выдалбливаемого гнезда. Для долбления же гнезд небольшой глубины, например под оконные приборы, к нижней части кожуха прикрепляют съемную
стойку. После сверления гнезда врезают замок по контуру личинок и электродрелью завинчивают шурупы.
