Электрофрезер И-56

Электрофрезер И-56 (рис. 200) употребляется (при соответствующем режущем инструменте) для выполнения фрезерных, сверлильных и долбежных операций: выборки

гнезд и пазов, зарезки проушин и шипов, сверления отверстий и для других работ. Электрофрезером можно сверлить отверстия диаметром до 26 мм и глубиной до 100 мм.

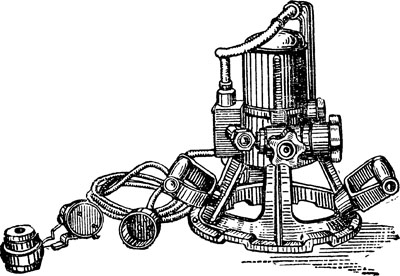

Рис. 200. Электрофрезер И-56

Электрофрезер приводится в движение электродвигателем, который включают поворотом рукоятки. Вал ротора электродвигателя одно-временно служит шпинделем, на нижнем конце которого имеется конусное отверстие, куда вставляют соответствующий режущий инструмент, закрепленный гайкой.

Для подъема и опускания режущего инструмента вместе с корпусом фрезера имеется подъемное приспособление. Оно устроено следующим образом: на валу маховичка закреплена ведущая зубчатая шестерня, которая своими зубьями сцепляется с зубчатой рейкой, укрепленной на корпусе электродвигателя. При вращении маховичка вращается зубчатая шестерня и перемещает вверх или вниз зубчатую рейку и соединенный с ней корпус фрезера. При вращении маховичка по часовой стрелке корпус фрезера плавно опускается, а при вращении против часовой стрелки поднимается вместе с режущим приспособлением. Подъемное приспособление имеет стопорное устройство. Перемещается электрофрезер по направляющим вручную. Для перестановки

фрезера с одного места на другое к его корпусу прикреплены две рукоятки: одна подвижная, а другая неподвижная. Соединяется инструмент с питающей сетью гибким шланговым кабелем.

Электрофрезер может быть использован как ручной электроинструмент и как стационарный станок. Для стационарного использования необходимо изготовить установочное приспособление применительно к виду работ.

В зависимости от характера работы подбирают соответствующий режущий инструмент, который должен быть правильно заточен, не иметь трещин, зазубрин, следов грязи и ржавчины. Перед установкой инструмента отверстие конуса и хвостовик режущего инструмента следует насухо протереть. При неплотной посадке хвостовика в конусе инструмент может вибрировать и испортиться.

После осмотра фрезера его работу проверяют на холостом ходу. Режим работы должен быть повторно-кратковременным. После работы электрофрезер тщательно очищают от пыли, опилок, протирают чистой тряпкой и проверяют работу всех его механизмов. При выявлении неисправностей его направляют в ремонтную мастерскую.

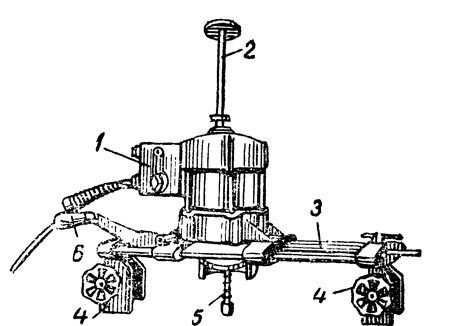

Электрофрезер для долбления гнезд под дверные замки (рис. 201) укрепляют на кромке дверного полотна при помощи зажимных винтов 4. Станок вдоль гнезда движется по направляющим колонкам 3 с помощью рукоятки подачи 6, а в глубь гнезда — при помощи шарнирной ручки 2, находящейся на противоположном от фрезы конце рабочего валика. Электрофрезером можно выбирать гнезда длиной до 250 мм, глубиной до 150 мм и шириной от 16 до 22 мм, в зависимости от диаметра фрезы.
