Электродолбежник И-1 (рис. 194)
предназначен для выборки в деревянных деталях прямоугольных
отверстий, сквозных и глухих пазов, гнезд. Он может быть
использован и как ручной переносный электроинструмент, и как
полустационарный стано::, если его закрепить на верстаке.
Режущим инструментом элемтродолбежника является непрерывная
долбежная цепочка, состоящая из отдельных, шарнирно соединенных
между собой звеньев (рис. 195).
Перед началом работы необходимо проверить
исправность долбежных цепочек и правильность направления
вращения вала электродвигателя. Обрабатываемый материал. должен
быть хорошо закреплен.
Электродолбежник устанавливают так, чтобы его цепочка находилась
над разметкой гнезда. Рукоятку с выключателем берут в правую
руку, включают электродвигатель и равномерно нажимают на обе
рукоятки долбежника, корпус его будет опускаться по направляющим
колонкам, а долбежная цепочка врезаться в древесину, выбирая
требуемое гнездо (рис. 196, а).
Опускание электродвигателя вместе с режущей цепочкой на заданную
глубину долбления регулируют передвижным кольцом, имеющимся на
одной из вертикальных колонок.
Скорость резания зависит от твердости обрабатываемой древесины и
ширины выбираемого паза.
В комплект электродолбежника входят четыре сменные цепочки для
выдалбливания гнезд размерами 8X40, 12X40, 16X40, 20X55 мм.
Пазы шириной больше ширины цепочки выбирают за несколько
проходов. Для этого после первого прохода электродол-бежник
сдвигают на ширину цепи и делают следующий проход.
Сверху электродолбежника имеется козырек для защиты работающего
от вылетающей стружки.
Когда электродолбежником И-1 нужно выбрать гнезда, пазы или
врезки, расположенные под различными углами к поверхности
обрабатываемого лесоматериала, пользуются дополнительным
приспособлением (рис. 196, б). Приспособление представляет собой
опорную плиту с кронштейнами, в которых задний конец опорной
рамы может быть закреплен в любом наклонном положении.

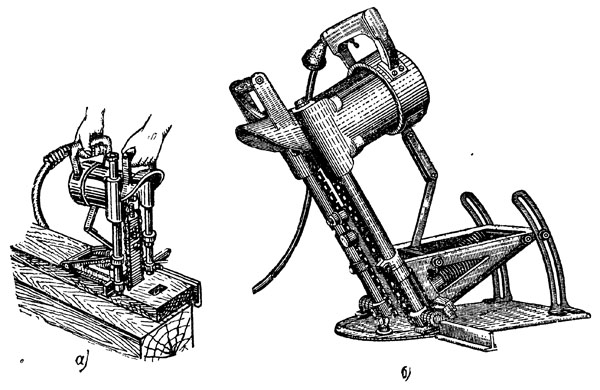

Рис. 196. Долбление гнезд электродолбежником:
а — под прямым углом к обрабатываемой поверхности, б — приспособление
для установки электродолбежника под различными углами к обра« батываемой
поверхности
Использовать стационарно установленный
электродолбежник для долбления гнезд и проушин в брусках весом
легче самого долбежника можно следующим способом.
Электродолбежник устанавливают на столе (рис. 197) или верстаке
так, чтобы плоскость режущей цепочки была параллельна кромке
стола и отстояла от нее на расстоянии, равном толщине щечки,
получающейся в бруске при долблении гнезда. Долбежник
прикрепляют к столу крючками, проходящими через крышку стола, и
закрепляют снизу гайками. Брусок устанавливают на полку,
прикрепленную к стойкам стола кронштейнами, и упирают в упор,
сделанный для этого на полке.
Электродолбежник во время работы опускают, нажимая ногой на
рычаг, укрепленный под столом и соединенный проволочным хомутом
с корпусом инструмента.
Электродолбежник рассчитан на повторно-кратковременный режим
работы, предусматривающий 6 мин. работы и 4 мин. перерыва.
Перегружать электродвигатель нельзя.

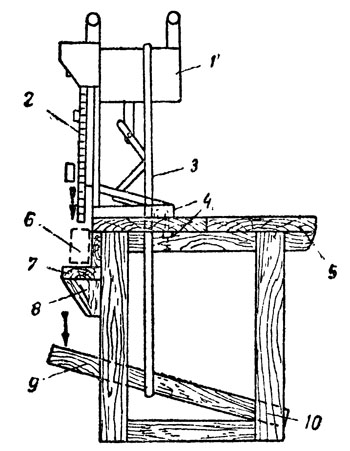

Рис. 197. Установка электродолбежника на столе:
1 — корпус электродолбежника, 2 — долбежная цепочка,
3 — хомут из проволоки, 4 — крючок с гайкой для крепления
электродолбежника, 5 — настил стола, 6 — обрабатываемый брусок, 7 —
полка для обрабатываемого бруска, 8 — кронштейн полки, 9 — рычаг для
опускания долбежника,
10 — шарнир рычага
