Электродолбежник С-474

Электродолбежник С-474 предназначен для выборки в деревянных изделиях прямоугольных гнезд и шпунтовых пазов различных размеров. Размеры выбираемых долбежником пазов от 8X40X125 до 16x70x150 мм, скорость резания 7,8 м/сек., скорость подачи 0,22 м/мин, мощность электродвигателя 0,8 кет, число оборотов в минуту — 2700, напряжение — 220 в, вес 13 кг.

Во время работы долбежная цепочка постепенно затупляется и дает неровную, шероховатую поверхность резания. Затупленную цепь надо снять и заменить другой или заточить на точильном приборе.

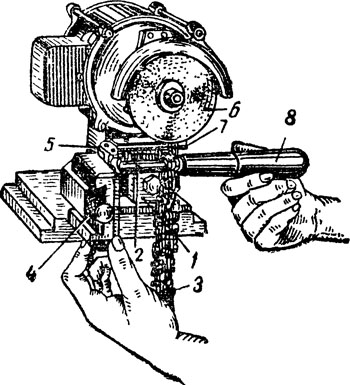

Рис. 198. Заточка долбежной цепочки на электроточильном приборе И-26:

1 — суппорт, 2 — палец суппорта,
3 — долбежная цепочка, 4 — горизонтальные салазки, 5 — вертикальные салазки, 6 — точильный диск, 7 — упорный угольник, 8 — точильная рукоятка

Долбежные цепочки затачивают на универсальном электроточильном приборе И-26 (рис. 198) или на приборах И-138А и И-121. Для этого суппортное устройство поднимают вверх до предела, а его палец 2 устанавливают под прямым углом к вал/. Затем надевают долбежную цепочку 3 на звездочку точильной рукоятки 8 и надвигают рукоятку на палец суппорта так, чтобы передние грани зубьев цепи были обращены к плоской стороне точильного диска 6. Передвижением горизонтальных 4 и вертикальных 5 салазок приводят переднюю грань зуба в соприкосновение с плоской стороной диска. Повернув упорный угольник 7 так, чтобы при заточке предшествующий зуб упирался в его накладку, включают электродвигатель и затачивают зуб, равномерно передвигая правой рукой рукоятку. Для заточки следующего зуба рукоятку с цепочкой выводят из-под точильного диска, поворачивают звездочку влево на один зуб и снова продвигают рукоятку к вращающемуся точильному диску.

Некоторые иностранные фирмы вместе с цепнодолбежными станками поставляют приспособления для заточки цепочек непосредственно на самом станке, благодаря чему отпадает необходимость в специализированном точильном станке.

Приспособления по своей конструкции просты и могут быть установлены на любом цепнодолбежном станке. Наждачный круг, обычно тарельчатой формы, крепят непосредственно на шпинделе станка вместо звездочки при помощи зажимных шайб. На вертикальных цепнодолбежных станках долбежные цепочки затачивают, перемещая их вдоль наждачного круга. В горизонтальных станках для этой цели используют рабочий ход шпинделя при неподвижном положении цепочки. Положение цепочки фцксируют упорными планками или делительными кольцами, имеющими прорези, шаг которых соответствует шагу затачиваемой цепочки.

При отсутствии долбежных станков для вырезки квадратных и прямоугольных отверстий применяют комбинированные сверла, устанавливаемые в патрон шпинделя ©ертикально-шерлиль-ного станка. Таким сверлом за 1 мин. можно сделать от 15 до 35 прямоугольных или квадратных отверстий глубиной до 100 мм, в зависимости от величины отверстия и породы древесины.
