Формование резинового низа обуви под действием внутреннего давления

Формование резинового низа обуви

Формование резинового низа обуви под действием внутреннего давления

Распределение резиновой смеси в пресс-форме при формовании за счет внутреннего давления происходит во все стороны как по площади, так и по толщине.

Рисунок на всей поверхности образца формуется не мгновенно, а в течение некоторого периода, зависящего от заданного приращения объема (табл. VI.5).

Внутреннее давление, изменяясь, достигает максимального значения в конце процесса вулканизации. При-рост давления неравномерен: вначале он значителен и быстро доходит до максимума, а затем снижается и к концу процесса прекращается, внутреннее давление стабилизируется. Интенсивное нарастание внутреннего давления связано с разогревом резиновой смеси и разложением содержащегося в ней порообразователя, что сопровождается ростом резиновой заготовки, заполнением ею камеры пресс-формы и формованием изделия.

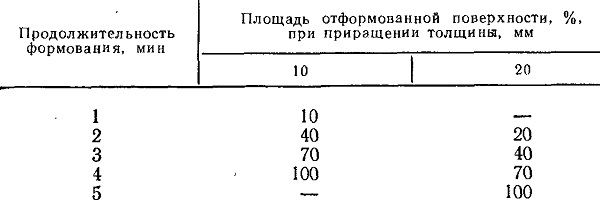

Таблица VI.5. Изменение во времени
качества формования рисунка на поверхности образца

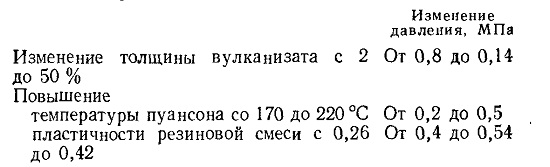

Факторы, влияющие на внутреннее давление

Примечание- Увеличение дозировки порообразователя в резиновой смеси вызывает рост внутреннего давления, ; подчиняющийся прямолинейной зависимости.

Внутреннее давление, развиваемое в пресс-форме закрытого типа (пресс-секции ПП) при изготовлении пористого резинового низа по способу роста, составляет 0,4— 0,6 МПа.

содержание .. 120 121 122 123 124 125 126 127 128 129 ..
