Температурный режим вулканизации резинового низа обуви

Режимы вулканизации резинового низа обуви

Температурный режим вулканизации резинового низа обуви

Для изготовления вулканизата со стандартными свойствами необходимо обеспечить постоянный температурный режим в прессах горячей вулканизации.

Температура на рабочих поверхностях пресс-формы изменяется в зависимости от напряжения в сети, питающей электронагреватели; мощности электронагревателей; степени охлаждения рабочей поверхности в момент загрузки заготовки низа в пресс; массы пуансона.

Изменение температурного режима зависит от напряжения электрического тока в сети. Измерения в производственных условиях показали, что при изменении напряжения в сети от 220 до 196 В (на 24 В) температура, определяемая термоэлектрическим преобразователем, установленным на поверхности матрицы, изменялась от 178 до 152 °С (на 26 °С). Следовательно, снижение напряжения тока на 1 В уменьшило температуру на 1° С. Необходима стабилизация напряжения тока.

Изменение температурного режима зависит и от мощности электронагревателя. Омическое сопротивление электронагревателей пресс-форм для горячей вулканизации низа обуви должно быть постоянным. Колебание его от 3,65 до 5,4 Ом в электронагревателях однотипных прессов вызывало в одной и той же точке рабочей поверхности колебание температуры до 40 °С.

Изменениями температуры в геленочной части пуансона в процессе вулканизации установлено, что спустя

2 мин после загрузки резиновой смеси температура пуансона снижалась на 14—27 °С по сравнению с первоначальной и восстанавливалась примерно на шестой минуте.

Резиновая смесь, подогретая до загрузки в пресс-форму, в меньшей степени снижает температуру пуансона, чем неподогретая, т. е. предварительный подогрев обеспечивает более ровный температурный режим.

Понижение температуры пуансона при загрузке резиновой смеси является следствием поглощения его теплоты. Масса (толщина) пуансона влияет на это изменение. При одной и той же мощности электронагревателя с увеличением толщины пуансона с 9 до 36 мм понижение

температуры и времени компенсации теплопотерь на пуансоне изменяется соответственно на 8—19 °С и 3,5—7 мин.

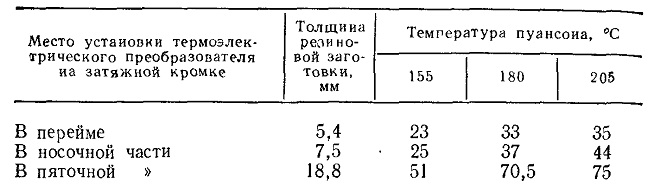

Таблица VI.7. Изменение температурного перепада, °С, в зависимости от температуры пуансона и толщины резиновой заготовки

содержание .. 120 121 122 123 124 125 126 127 128 129 ..
