Процессы, протекающие при обжиге в производстве
изделий из фарфора и фаянса - часть 2
Превращения протекают с большой скоростью ввиду сходства кристаллических
решеток модификаций а, В и у-формы. Эти превращения не требуют

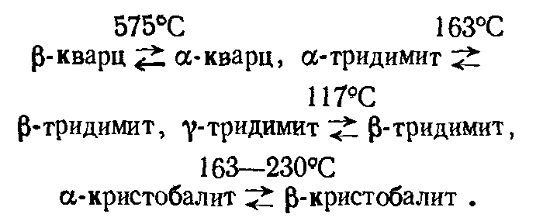

минерализаторов и протекают по схеме
Объемные изменения кварца при нагревании используют
для снижения прочности его перед помолом. При резком охлаждении кварца,
предварительно нагретого до 900° С, он разрыхляется и легко
измельчается. Несмотря на то, что модификационные превращения кварца
протекают в малых температурных интервалах, скорость этих преобразований
ниже скорости растворения кварца в полевошпатовом расплаве. Этим также
объясняется, например, то, что в фарфоровом черепке кри-стобалит и
тридимит встречаются редко и в небольших количествах.
Наличие примесей и расплава ускоряет
модификационные превращения кремнезема и способствует более, полному их
протеканию. Объемные превращения кремнезема учитываются при определении
оптимальных кривых обжига изделий. Фактическое изменение объемов зерен
кварца и производимое этим вредное действие значительно ниже
теоретически возможного из-за наличия трещин в остаточных зернах кварца,
заполненных жидкой фазой, что частично амортизирует объемные изменения и
связанные с ними напряжения. В черепке фарфора, например, кварц
составляет 8—14%.
Кварц, нерастворившийся в расплаве, способствуя механической прочности
изделий, одновременно создает внутренние напряжения из-за значительно
большего,
чем у других составляющих черепка, КТР
(расширение): кварц—1,38%, стеклофаза — 0,53—0,79%, понижая этим
термостойкость изделий.
Полевой шпат или его заменители играют активную роль в процессах
фазообразования при формировании черепка изделий. Полевые шпаты,
пегматиты, нефелиновые сиениты создают жидкую фазу за счет собственного
перехода в расплав. Мел, доломит, тальк, взаимодействуя с глинистым
веществом, кварцем и другими компонентами массы, образуют легкоплавкие
эвтектики. При низких температурах до 600—700°С полевой шпат в массе
изделий является отощителем. С повышением температуры в полевом шпате
начинаются твердофазные процессы спекания с изменением физических и
оптических свойств. При наличии различных минеральных примесей
легкоплавкие эвтектики возникают в ограниченных количествах,
обеспечивающих достаточную связь минеральных частичек для придания
прочности черепку изделий задолго до плавления полевого шпата. При
достижении температуры плавления полевошпатового расплава последний
выполняет роль растворителя кварца и каолинитового остатка, связки
непрореагировавших с расплавом кварца и каолинитового остатка, а. также
активного минерализатора, способствующего протеканию внутримолекулярных
превращений каолинита, диффузионных процессов и росту линейных размеров
новообразований. При этом происходит насыщение полевошпатового расплава
диффундирующими ионами алюминия в расплаве. Полнота протекания этих
процессов зависит от растворимости кристаллической фазы в жидкой,
количества жидкой фазы и ее свойств — способности смачивать твердые
частички, растекаться по их поверхности и проникать в капиллярные щели
между твердыми частичками.
Процесс структурообразования начинается с момента появления жидкой фазы,
хотя известно, что реакция в твердой фазе протекает значительно раньше.
Твердофазовое спекание находится в прямой зависимости от величины и
формы частиц твердой фазы, а также дефектов кристаллической решетки
минералов, так как эти факторы определяют поверхностную энергию, которая
играет решающую роль в процессах спекания. Реакции в твердом состоянии
протекают путем взаимной диффузии ионов в результате непосредственного
контактирования плоскостей частиц твердой фазы. При спекании с участием
жидкой фазы создаются условия для интенсивного уплотнения черепка и
деформации изделий. Размягчение начинается тогда, когда повышение
температуры на 1°С вызывает линейное приращение усадки более чем на
0,03% высоты изделия.
В оценке роли плавней в процессах фазообразования большое значение имеют
интервал между началом размягчения и плавлением полевого шпата (у
ортоклаза 210°С, у альбита 60°С), вязкость расплава при 1330— 1400° С
(калиевого 10, натриевого 1 ТПа-с), сила поверхностного натяжения,
смачивающая способность и т. д. Калиевый полевой шпат образует более
вязкий расплав, лучше сопротивляющийся деформационным усилиям и
обеспечивающий большую плотность изделий, чем натриевый. Повышение
температуры обжига снижает вязкость расплава и повышает его реакционную
способность. По данным А. И. Августинина и других, растворимость кварца
в расплаве альбита и ортоклаза при 1300°С составляет соответственно
25—30 и 15—20%, а метакаолинита 8—15 и 5—10%. При 1000° С расплав
полевого шпата растворяет от 5 до 6% муллита.
Растворение кристаллических фаз начинается с поверхности и зависит от
тонины помола компонентов массы, резко возрастая с уменьшением размера
частиц. С повышением тонины помола, например, кварца до 15—30 мкм
увеличивается его растворимость в расплаве, что способствует большему
насыщению и повышению вязкости расплава.
На растворимость кварца в расплаве влияет и его генезис. Кварц
пегматитов растворяется значительно активнее, чем кварцевый песок. Кварц
из каолинизированного кварцита (гусевского камня) растворяется активнее,
чем кварц из пегматита. Это объясняется тем, что каждое зерно кварца в
пегматите или гусевском камне уже в какой-то мере более подготовлено
природой в результате длительного физического и химического
выветривания’ имеет меньшую прочность и большую трещиноватость. Не
затронуто в нем только ядро — центральная часть, что способствует
большей реакционной способности этих зерен, чем зерен кварцевого песка.
Аморфный тонкодисперсный кварц — продукт дегидратации каолинита —
обладает высокой растворимостью в расплаве.
В результате растворений полевошпатовый расплавы у
поверхности зерен каолинитового остатка насыщается больше глиноземом, у
поверхности кварца — кремнеземом. Этим объясняется неоднородность
состава (микро-гетерогенность) после затвердения и различие свойств
стекловидной фазы (показатель преломления колеблется от 1,535 до 1,529,
в то время как показатель прёлом-ления собственно стеклофазы, например,
фарфора 1,48). С повышением температуры обжига объем жидкой фазы
непрерывно увеличивается (до 45—65% у фарфора, 20—40% У полуфарфора,
15—25% у фаянса) за счет растворения кварца. Снижение до 8—14%
количества нерастворившегося кварца происходит за счет частичного
перехода его в кристобалит — в фарфоре это количество снижено до 4%-
Образование кристобалита нежелательно из-за склонности его к
модификационным превращениям во время охлаждения изделий, вызывающим
внутренние напряжения в материале изделий и повышенное водопоглощение.
Содержание муллита при заданных температурах обжига остается примерно
постоянным (для фарфора, обожженного при 1350— 1360°С, около 17—18%).
Перекристаллизации муллита способствует наличие в полевошпатовом
расплаве групп АlО6, А1О4 и SiО4, являющихся
зародышевыми элементами вторичного муллита, обладающего большой
стабильностью.
