Материалы для изготовления форм в производстве
фарфоровых и фаянсовых изделий
Формовочный гипс. В себестоимости фарфоровых и фаянсовых изделий
бытового назначения расходы на формовое хозяйство из гипса составляют от
1,7 до 3,4%, а трудовые затраты около 10% общей трудоемкости
изготовления изделий.
Формовочный гипс представляет собой тонкомолотый порошок полуводного
гидрата сернокислого кальция CaSО4*1/2 Н2О следующего состава: 38% СаО,
55,2 SО3, 6,2% Н2О, получаемый путем обработки природного двуводного
гипса CaSО4-2H2О. Гипсовый камень должен соответствовать требованиям
ГОСТ 4013—74.
Процесс дегидратации двуводного гипса протекает по реакции

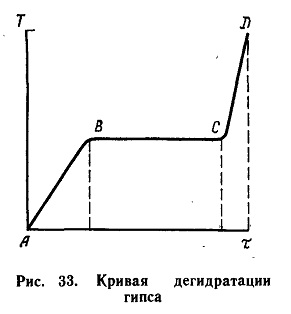

Кривая дегидратации гипса приведена на рис. 33.
Участок кривой АВ соответствует продолжительности подогрева двуводного
гипса до начала дегидратации, участок ВС — периоду дегидратации при
температуре 130—170° С, участок CD — окончанию процесса дегидратации с
.повышением температуры до точки D (180— 190°С), которая превышает
температуру дегидратации на 20—25° С, что необходимо для полного
завершения процесса дегидратации более крупных зерен двуводного гипса.
К формовочному гипсу предъявляют следующие требования: при затворении с
водой давать однородную массу; обеспечивать повышенную пористость и
достаточную механическую прочность отливок; иметь небольшое объемное
расширение при литье и постоянные сроки схватывания, позволяющие
отливать формы для крупных изделий. Физико-технические свойства
полуводного гипса характеризуются (по МРТУ 21-31-76) следующими
показателями: тонкость помола по остатку на сите № 02 (918 отв/см2) не
более 0,5%, начало схватывания не ранее 8 мин, конец — не позже 25 мин,
объемное расширение не более 0,15%, предел прочности через 7 сут при
растяжении не менее 2,3 МПа, при сжатии не менее 16 МПа,
Формовочный гипс должен храниться в сухих закрытых
помещениях, так как жадно поглощая влагу из воздуха, он переходит в
двуводный гипс, теряя свои свойства. Транспортировать гипс необходимо в
упаковке. Предельный срок хранения гипса на складе до трех месяцев, при
этом его активность снижается на 30—50%.
