Приготовление пластичной массы в производстве
фарфоровых и фаянсовых изделий
Приготовление массы предусматривает разрушение
начальной структуры сырьевых материалов путем их измельчения
(каменистые) и диспергирования при распускании в воде (глинистые);
составление новой дисперсной системы — массы из нескольких компонентов;
создание структуры массы путем смешения, тонкого помола, обогащения,
обезвоживания, переминаний, вакуумирования.
В производстве фарфоровых и фаянсовых изделии энергоемкость подготовки
пластичной массы составляет до 30% всей энергии, расходуемой на
технологические цели, а потребность в рабочей силе для выполнения этих
работ не более 3% (95—97% изделий изготовляется способом пластического
формования).
Технологические схемы подготовки массы имеют много общего: мокрый (шликерный)
способ подготовки, однотипность используемого оборудования,
последовательность выполняемых операций. Подготовка массы осуществляется
путем совместного помола и смешивания в шаровой мельнице всех
компонентов массы или путем раздельного помола — каменистых материалов в
шаровых мельницах и роспуска глинистых в мешалках или шаровых мельницах
с последующим смешиванием всех компонентов массы в мешалках
пропеллерного типа. При совместном помоле повышается однородность
массы, однако длительность помола увеличивается на 30—35% по сравнению с
раздельным помолом компонентов массы. На фарфоро-фаянсовых заводах
подготовку многокомпонентной массы обычно осуществляют раздельным
помолом каменистых материалов и роспуском глинистых (рис. 18).
Тонкому помолу материалов предшествует дозирование компонентов массы по
объему (вода) и по массе (твердые компоненты).

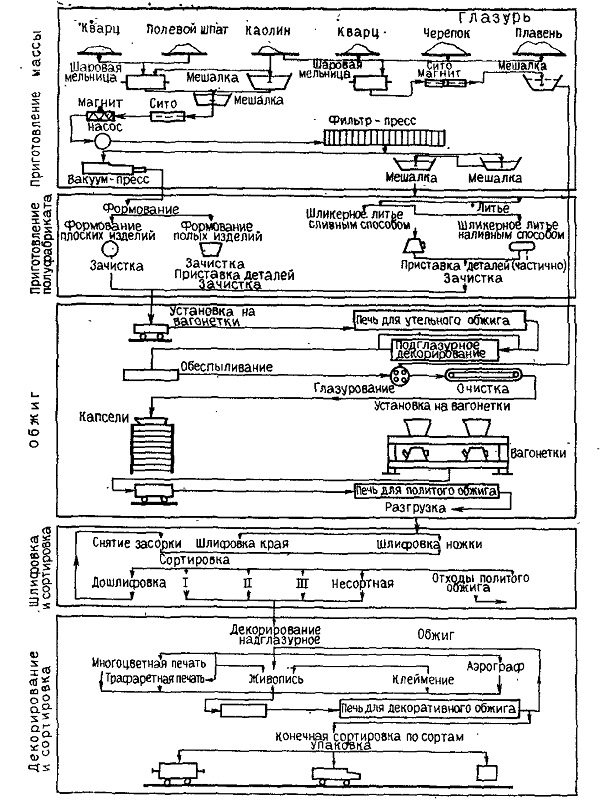

Рис. 18. Принципиальная схема производства
посуды
Глинистые материалы распускают в винтовых мешалках.
Порядок загрузки следующий. Мешалка заполняется водой, подогретой до
45—50° С. Одновременно включается подача пара в паропровод мешалки
(особенно в зимнее время). При заполнении водой половины или 3/4 емкости
резервуара подают глинистые материалы, предварительно измельченные на
глинорезных машинах (стругачах) или валковых дробилках до величины
кусков не более 20 мм в поперечнике. Обогащенный каолин предварительной
подготовки не требует.
Ниже приводятся примеры расчета (по А. И. Авгу-стинику) загрузки каолина
и глины для распускания в мешалке с полезной емкостью 13 м3.
Пример 1. Влажность каолина на складе 8%, плотность каолина 2,55 г/см3,
заданная влажность суспензии в емкости 60%. Требуется определить
количество воды, подлежащей заливке в емкость мешалки, и массу
загружаемого на роспуск каолина.
В 100 кг суспензии будет содержаться 60 кг воды и 40 кг сухого каолина,
что по объему равно 40:2,55+60=75,7 л.
В резервуаре мешалки полезной вместимостью 13 м3 должно содержаться
(4Ю-13 000) : 76,7 = 7000 кг сухого каолина и 8% воды, т. е. 560 кг,
всего 7560 кг. Воды потребуется (13 000-60) :75,7= = 10 000 кг. С учетом
воды, поступившей вместе с каолином (560 кг), необходимо залить в
емкость еще 9440 л. Для расчета массы на 1 м3 вместимости мешалки делят
массы каолина и воды (7560 кг и 9440 л) на емкость мешалки 13 м3,
получая соответственно 582 кг каолина и 725 л воды. Таким образом, на 1
т каолина надо залить 9440 : 7560=1,25 т воды.
Пример 2. Влажность глины на складе 18%, необходимо получить суспензию
влажностью 75%. Методика расчета та же, т. е. 25:2,55+75—85 л
(25-13000)-5-85 = 3830 кг сухой глины и (75-13 000) • 5-85= 11 500 л
воды. С учетом 18% воды, поступающей с глиной, что составляет 690 л,
надо загрузить в емкость 3830+ +690=4520 кг глины и залить еще 11
500—690=10 810 л воды.
В 1 м3 емкости загружается 348 кг глины и 830 л воды для получения
суспензии влажностью 75%. На 1 т глины надо залить 10810 : 4520=2,4 т
воды.
Суспензию глинистых направляют в расходную емкость (мешалку) или
разбавляют водой до влажности 85% и подают насосами на гидроциклонное
обогащение.
При раздельном помоле в шаровую мельницу в определенных количествах
подают воду, загружают все кварцевые материалы, 5—7% глинистых (или
бентонит в количестве 1—2%, если его вводят в массу), политый черепок, а
также ПАВ (сульфитно-спиртовую барду) в количестве 1%. Помол
продолжается 2,5—3 ч. Затем в мельницу загружают полевой шпат и утельный
черепок и размалывают их в течение 4—5 ч.
Соотношение М : Ш : В= 1 : (1,2—1,8) : 1. Мельница заполняется на 85—90%
объема.
Режим работы шаровой мельницы при раздельном помоле компонентов массы
приведен в табл. 4.
Таблица 4. РЕЖИМ
РАБОТЫ ШАРОВОЙ МЕЛЬНИЦЫ ПРИ РАЗДЕЛЬНОМ ПОМОЛЕ КОМПОНЕНТОВ МАССЫ
Продолжительность
цикла работы шаровой мельницы, ч
Процесс
ТМР-19 (ГДР)
ТЭДР-24 (ГДР)
с уралитом
с кремневой
галькой'
с уралитом
с кремневой
галькой
Помол
11
13
12
14
Загрузка
9
11
10
12
Выгрузка с помощью
сжатого воздуха или насоса
0,3
0,3
0,5
0,5
Слив суспензии
самотеком
1
1
1
1
Взятие проб
0,3
0,3
0,3
0,3
Сливают суспензию массы из шаровой мельницы в
сборную мешалку при помощи сжатого воздуха, пропуская ее через сито №
02.
При совместном помоле сырьевых материалов роспуск глинистых осуществляют
одновременно с помолом каменистых материалов в шаровых мельницах. При
этом сначала загружают каменистые материалы, бой изделий и глину (около
5%) или весь бентонит (если его вводят в массу), а затем после 8,5—10,5
ч помола остальные глинистые материалы (каолин и глину) и электролиты —
соду и жидкое стекло. Продолжительность совместного помола около 2—3 ч.
Добавление глинистых материалов при первой загрузке шаровой мельницы
необходимо для того, чтобы предотвратить осаждение более крупных
непластичных компонентов и удержать их между мелющими телами для
улучшения размалывания.
Соблюдение оптимальных режимов работы шаровой мельницы улучшает ее
использование, однако КПД ее остается низким — около 15%, так как только
тысячный удар шара приводит к разрушению частиц материала. Приготовление
1 т фарфоровой массы (в пересчете на сухое вещество) на технологической,
линии с шаровыми мельницами вместимостью 8,2 м3 требует электроэнергии
32—35 кВт-ч, воды 1,7—1,9 м3, сжатого воздуха 0,5—0,8 м3. Для снижения
затрат на тонкий помол создаются шаровые мельницы с полезной
вместимостью 32 м3 (фирма «Дорст», ФРГ), что увеличивает единовременную
загрузку материала до 16 т.
Контроль качества помола материалов в шаровой мельнице осуществляют
ситовым анализом. Тонина помола в шаровых мельницах должна быть
такой,-чтобы остаток на сите № 0056 (10085 отв/см2) был 0,5—1% для
фарфоровых масс и 2—8% для фаянсовых. Влажность суспензии 55—60%.
Температура суспензии фарфоровой массы в сборной мешалке 25—30,
фаянсовой — 40—45° С.
Независимо от способа тонкого помола суспензию массы, перемешанную в
сборной мешалке, пропускают через вибросито № 01 (с латунной сеткой 3460
отв/см2) и постоянные ферромагниты.
Транспортирование суспензий осуществляется принудительно насосами и реже
самотеком по лоткам. Для принудительного транспортирования суспензий
масс и глазурей используют насосы — мембранные, поршневые и винтовые (героторные).
Наиболее распространены мембранные насосы, способные перекачивать
суспензии влажностью 40—70% и работать при давлении до 2,5 МПа.
Конструктивно насосы выполняются двухцилиндровыми и реже
одноцилиндровыми.
Создавая рабочее давление до 2—2,5 МПа, они обеспечивают получение из
фильтр-прессов массы влажностью 21—22%. Насосы типа 2МС-7,5/16 и
2МС-7Д/20 имеют по два поршня разного диаметра, работающих попеременно.
При достижении давления 1 МПа большой поршень отключается. Малый
поршень, продолжая работать, создает давление до 2 МПа. Преимуществом
насосов является отсутствие контакта работающего поршня с перекачиваемой
массой, что исключает загрязнение ее металлом в результате износа
деталей.
Другая разновидность указанных насосов — одно- и двухпоршневой насос с
фарфоровым плунжером. Работа насоса регулируется автоматически — по мере
увели-s чения давления уменьшаются число ходов и подача суспензии, а
одновременно и величина ее пульсации.
Производительность насосов до 10 м3/ч при рабочем
давлении до 2,5 МПа.

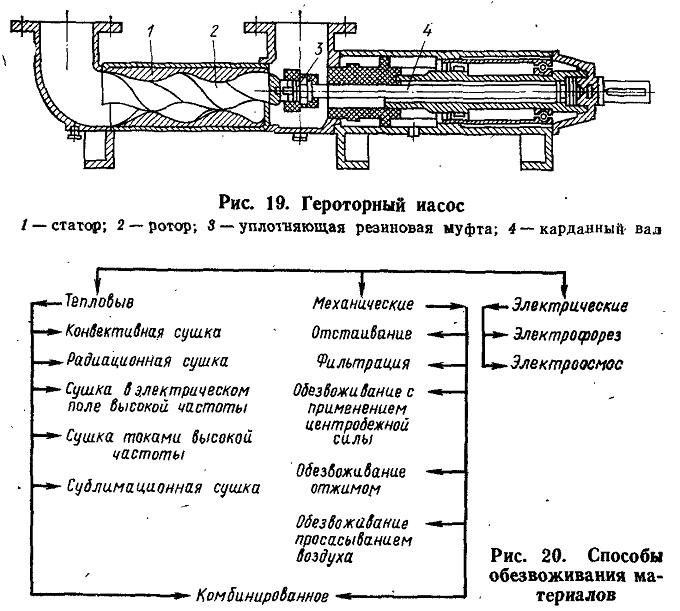

В последние годы освоены мононасосы (героторные насосы)
производительностью до 200 м3/ч при рабочем давлении 1—2,5 МПа. Насосы
фирмы «Нетчш» (ФРГ) типа НЕ100 и НЕ80 имеют эластичный статор в
металлическом корпусе и стальной ротор (рис. 19). Статор футерован
резиной в виде двухзаходной резьбы с высоким шагом и большого профиля.
Ротор — одно-заходный винт с половиной шага статора. При вращении ротора
подающие полости между внутренней поверхностью статора и ротором
непрерывно смещаются аксиально со стороны всасывания в сторону
нагнетания, не изменяясь по форме и объему. Глубина всасывания суспензии
достигает 8 м. Конструктивно насосы выполняют одно-, двух- и
четырехступенчатыми с .рабочим давлением соответственно 0,6; 1,2 и 2,4
МПа.
Героторные насосы целесообразно использовать для перекачивания суспензий
и заполнения фильтр-прессов при невысоких давлениях.
