Электронный прерыватель указателей поворотов мотоциклов ИЖ
6.113-01, ИЖ 6.114-01
Электронный прерыватель указателей поворотов
(рис. 37) расположен на раме под бензобаком.
Он имеет защиту от коротких замыканий в цепи
сигнальных ламп и ухода не требует.

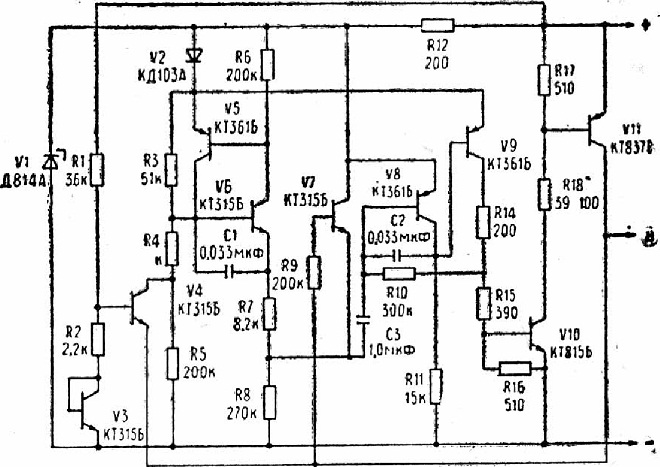

Рис. 37. Электрическая принципиальная схема
прерывателя указателей поворотов:
«+» - положительный вывод; « - » - отрицательный вывод (масса); Н -
вывод нагрузки
Плавкий предохранитель 10А мотоциклов ИЖ
6.113-01, ИЖ 6.114-01
Предохранитель присоединен к проводу аккумуляторной батареи «+». При
сгорании предохранителя устранить причину, вызвавшую сгорание, и
заменить его. Следить за состоянием контактных соединений
предохранителя, своевременно очищая их от загрязнения.
Провод свечи мотоциклов ИЖ
6.113-01, ИЖ 6.114-01
Провод свечи соединяет свечу зажигания с катушкой зажигания и
обеспечивает снижение радиопомех до допустимых норм. Состоит из провода
высокого напряжения, пластмассовых колпачка свечи и гайки, резистора,
завальцованного металлического экрана и резиновых уплотнителей. В
процессе эксплуатации рекомендуется периодически проверять надежность
закрепления провода как в колпачке, так и в катушке зажигания, затяжку
гайки колпачка, продувать колпачок с целью удаления пыли между экраном и
колпачком, протирать колпачок внутри.
