Запасное колесо на боковой прицеп мотоциклов ИЖ
6.113-01, ИЖ 6.114-01
Для мотоцикла «Турист» установить запасное колесо
на боковой прицеп в следующем порядке:
- из комплекта деталей достать кронштейн 7 (рис 44) и установить на
кузов бокового прицепа со стороны мотоцикла;
- вставить ось 3 в подшипники колеса 1 и до упора завернуть ее во втулку
6 кронштейна 7, после чего завернуть гайку 2 на ступице.

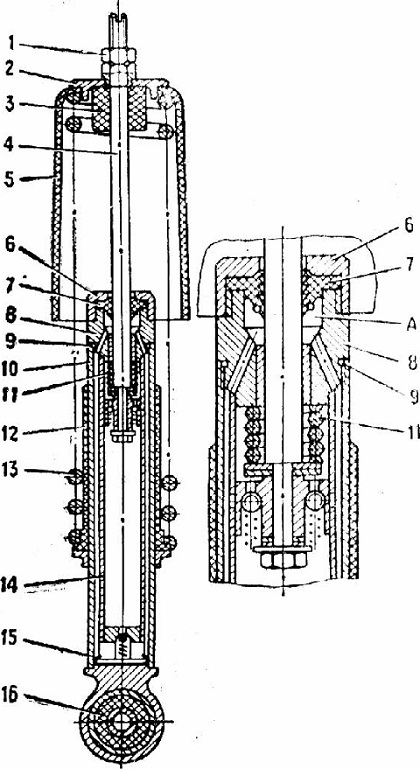

Рис. 43. Амортизатор бокового прицепа:
1 - гайка; 2 - упор верхний; 3 - буфер; 4 -шток амортизатора; 5 - стакан
верхний; 6
- гайка корпуса; 7 - сальник; 8 - корпус сальника; 9 - кольцо
уплотнительное, ! 0 -резервуар; 11 - пружина отбоя; 12 -кожух защитный;
13 - пружина
амортизатора; 14 - цилиндр; 15 -
прокладка; 16 - сайлентблок; А - полость для заливки жидкости

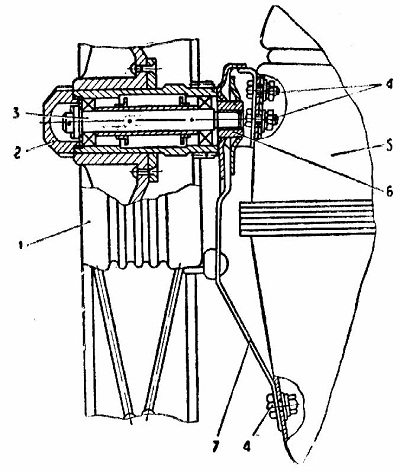

Рис. 44. Установка запасного колеса:
1 - колесо запасное; 2 - гайка; 3 - ось, 4 -болт; 5 - кузов бокового
прицепа; 6 - втулка. 7 - кронштейн
